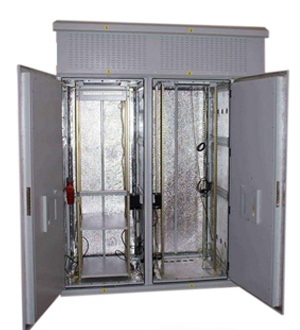

Шкаф-термобокс Серия 650\2-42U (1900x800) *
Шкаф-термобокс в базовой комплектации поставляется без цоколя, имеет три отсека.
Конструкция шкафа-термобокса модульная. Шкаф состоит из разборных модулей (отсеков), которые соединяются между собой. Шкаф выполнен в антивандальном исполнении, все узлы изготовлены из стали толщиной 2 мм., с дополнительными ребрами жесткости. Крепление отсеков между собой производится изнутри. Конфигурация (состав) шкафа определяется заказчиком.
Цоколь (кабельный отсек) предназначен для установки шкафа на фундамент, ввода кабеля, укладки запаса кабеля. Доступ к внутреннему пространству цоколя в процессе монтажа и обслуживания осуществляется за счет съемных заглушек.
Отсек электрооборудования. В данном отсеке может размещаться оборудование электропитания, вводно-распределительный модуль (ВРМ) с установленными автоматами защиты, устройством защитного отключения (УЗО), источники бесперебойного питания и т.д. Крепление аппаратуры внутри отсека выполняется на направляющих 19” стандарта. Возможна поставка направляющих стандарта 23” или МЕР. Глубина установки направляющих в отсеке регулируется. Для размещения АКБ предусмотрено оборудование отека полкой(поддоном). При отсутствии отдельного отсека электрооборудование размещается в телекоммуникационном отсеке.
Отсек Телекоммуникационный предназначен для размещения пассивного и активного телекоммуникационного оборудования, а также любой другой аппаратуры. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19” (возможна установка монтажных направляющих стандарта МЕР или 23”).
Отсек Кроссовый предназначен для размещения кроссовых плинтов KRONE или аналогичных, LSА+ или LSA РROFIL, для концевой заделки, соединения, переключения и контроля комбинаций кабелей связи различного типа.
Двери. Каждый отсек шкафа оборудован отдельной дверью. Двери сейфового исполнения, усиленные, со скрытыми петлями, снабжены замком трёхточечного запирания класса защиты 4 – ГОСТ 5089-2003., с индивидуальным ключом.
Внешние стенки шкафа. обеспечивают шкафу дополнительную антивандальность. Конструкция стенок обеспечивает необходимое для нормальной работы систем кондиционирования, воздушное пространство. Крепление стенок осуществляется изнутри шкафа.
Крыша шкафа выполнена с отливами по четырем сторонам для защиты от атмосферных осадков. Крепление крыши изнутри шкафа.
Конструктивные особенности.

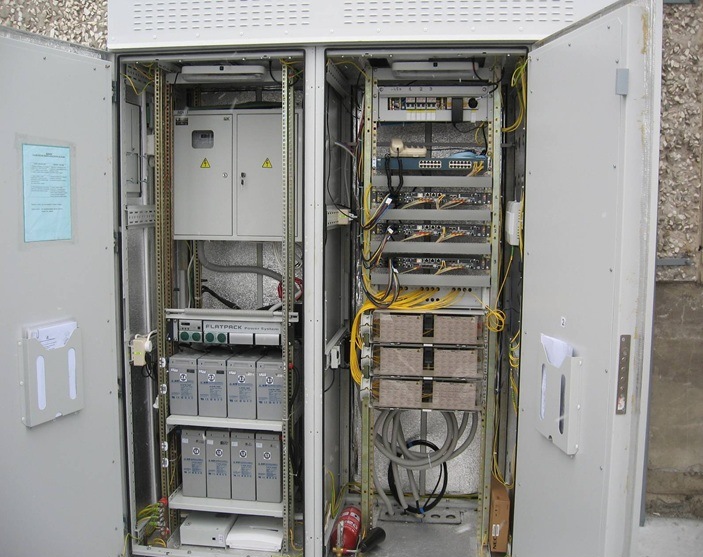

- Серия 650\2-42U. В базовой комплектации шкаф поставляется без цоколя, крепление к фундаменту предусмотрено через отверстия в основании. Поставка цоколя - по отдельному требованию заказчика. На общем основании (ШхГ) 1900х800 мм монтируется 3 отсека: с фронтальной стороны отсеки электропитания и телекоммуникационный (полезные габариты отсеков (ШхВхГ) 725х1870х670 мм) отсеки разделены съемной вертикальной перегородкой, имеют отдельные двери. Под крепление оборудования в отсеки установлены монтажные направляющие (42U). В нижней части отсека электропитания дополнительно устанавливаются две усиленные полки под АКБ (нагрузкой Р=250кг, 10U+10U0. Кроссовый отсек полезной глубиной 200мм рассчитан на размещение 292 плинтов типа KRONE (на 2920 пар), доступ в отсек через отдельную дверь с правой стороны шкафа. сверху под крышей шкафа расположен короб высотой 360 мм под размещение двух теплообменников.
Вентиляция и контроль климата. Для защиты от температурных колебаний внутренняя поверхность шкафа обшита термоизоляционным материалом. В телекоммуникационном отсеке предусмотрена установка систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления. Для шкафа 650/2 предусмотрен отдельный отсек под систему кондиционирования – отсек теплообменника.
Кабельные вводы. Ввод кабеля в отсек электрооборудования, телекоммуникационный и кроссовый осуществляется из цоколя. Кабельные вводы герметичны, комплектуются сальниками или гермовводами с установочными размерами по согласованию с заказчиком.
В шкафу и 650\2-42U в стенке между кроссовым отсеком и отсеком телекоммуникационного оборудования предусмотрены щёточные кабельные вводы.
Для шкафу 650\2-42U имеется "люк" для аварийного ввода питания.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа.Предусмотрена возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании цоколя предусмотрена точка подключения внешнего заземления шкафа.
Крепление к фундаменту. В цоколе предусмотрены точки крепления к фундаменту под анкерные болты.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие шкафа. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
