Шкаф-термобокс Серия 650\30 *
Напольный уличный шкаф-термобокс габариты 800х800мм, высота 42U и 46U

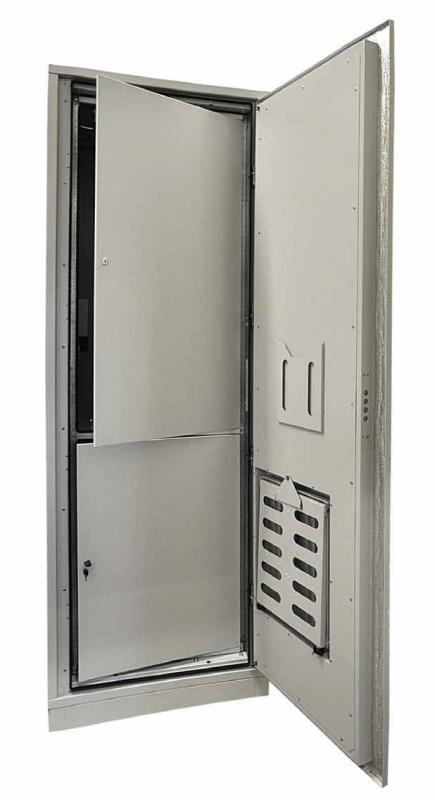

Конструкция шкафа. Внешние стенки и дверь шкафа выполнены по технологии "сэндвич-панелей" - наружный и внутренний стальные листы, между ними- теплоизолятор.
Шкаф оснащен внутренней дверью с откидной панелью - для защиты от атмосферных осадков во время проведения работ. Для удобства обслуживания оборудования, установленного в верхней части шкафа (от 46U), предусмотрена откидная ступенька с регулируемыми по высоте опорами (ножками).
Все элементы корпуса выполнены с уплотнением, предохраняющим корпус от потери тепла и обеспечивающие защиту от попадания воды во внутренний объем.
Ввод кабеля в шкаф предусмотрен снизу (из цоколя) через герметичные кабельные зажимы в основании.
Конструктивные особенности
- Серия 650\30-42U (650\30-46U) Для установки на фундаменте шкаф комплектуется цоколем высотой 100мм. Шкаф состоит из 2-х термоизолированных отсеков: телекоммуникационного и отсека электропитания. Отсеки разделены съемной горизонтальной полкой с защищенными кабельными вводами , оборудованы отдельными дверцами с одноточечными замками. Телекоммуникационный отсек стандартно комплектуется 2-мя парами вертикальных направляющих 19" (27U). Отсек электропитания расположен в нижней части шкафа. Шкаф 650\30-42U оборудован одной усиленной полкой (12U) под размещение аккумуляторных батарей. Шкаф 650\30-46U оборудован двумя усиленными полками (9U+9U).
Вентиляция и контроль климата. В шкафах предусмотрена установка систем охлаждения, вентиляции и обогрева, а также необходимых для управления тепловым режимом шкафа датчиков, термостатов, органов управления.
Кабельные вводы. Ввод кабеля в шкаф предусмотрен снизу (из цоколя), по боковым сторонам, через герметичные кабельные зажимы в основании. Расположение, количество и размер кабельных вводов согласовывается при заказе.
Заземление. Элементы корпуса заземлены между собой гибкими заземляющими переходниками (желто-зеленый провод ПВ-4), имеется место (втулка М8) для подключения общей шины заземления.а
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
