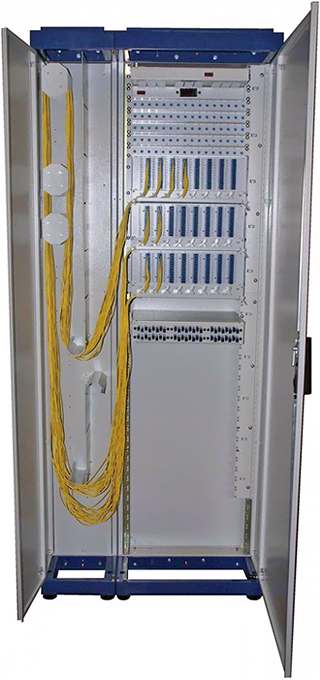

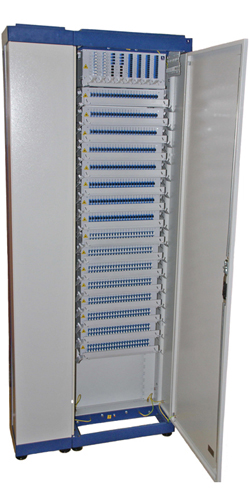

Серия 647\900 БЛИК (фронтальный доступ)
Коммутационно-распределительная системная стойка БЛИК выполнена в стандарте 19" и предполагает модульный принцип наращивания стоек, обеспечивающих необходимую емкость оптических соединителей.
Оптическая коммутационно-распределительная системная стойка БЛИК в максимальной степени отвечает всем основным требованиям, предъявляемым к современной коммутационной системе, а именно:
- высокая надежность;
- наращиваемость в процессе развития сети;
- высокая плотность подключений;
- удобство обслуживания в процессе эксплуатации.
Оптическая коммутационно-распределительная системная стойка БЛИК выполнена в стандарте 19" и предполагает модульный принцип наращивания стоек, обеспечивающих необходимую емкость оптических соединителей (портов).
Для оптимизации длин патч-кордов при коммутировании в конструкции стойки предусмотрены технологические разрывы в панели, разделяющей зону оптоволоконных кроссов и органайзер для патч-кордов.
С целью повышения удобства эксплуатации предусмотрена система прослеживаемости и идентификации подключений.
Конструкция. Разборный каркас, состоящий из 2-х сборных корпусов стоек (647-300 и 647-600). Каждый корпус полностью разборный, корпуса состоят из вертикальной рамы, основания и верхней рамы. Предусмотрено: соединение стоек в линейку с креплением боковыми поверхностями.
Корпус стойки 647-600 комплектуется 19" направляющими на всю высоту. Детали выполнены из стали толщиной 1,5 мм.
Двери. Дверь двухстворчатая снабжена замком трехточечного запирания с поворотной ручкой. Выполнена из стали толщиной 1мм.
Стенки. Боковые стенки – быстросъемные. Задние стенки крепятся на винтах. Выполнены из стали толщиной 1,5 мм.
Доступ к оборудованию. осуществляется со стороны двери, боковых и задних стенок.
Кабельные вводы. Ввод кабеля осуществляется через крышку или основание корпуса стойки 647-600. В крышке имеется два щеточных кабельных ввода, расположенных с левой и правой сторон.
Опоры. Винтовые опоры предназначены для компенсации неровностей пола, устанавливаются в цоколь. Предусмотрена возможность крепления стойки анкерными болтами к полу.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. (желто-зеленый провод, сечением S=4 мм²). Предусмотрены точки подключения общего заземления шкафа.
Допустимая распределенная нагрузка: 850 кг.
Цвет. RAL 7035 (светло-серый)
Верхняя рама и основание стойки - RAL 5000 (синий)
Поставка: как в собранном, так и в разобранном виде.
Исполнение: IP-20 (в соответствии с ГОСТ 14256-96).
