Серия 616 (Антивандальный коммутационный распределительный шкаф)

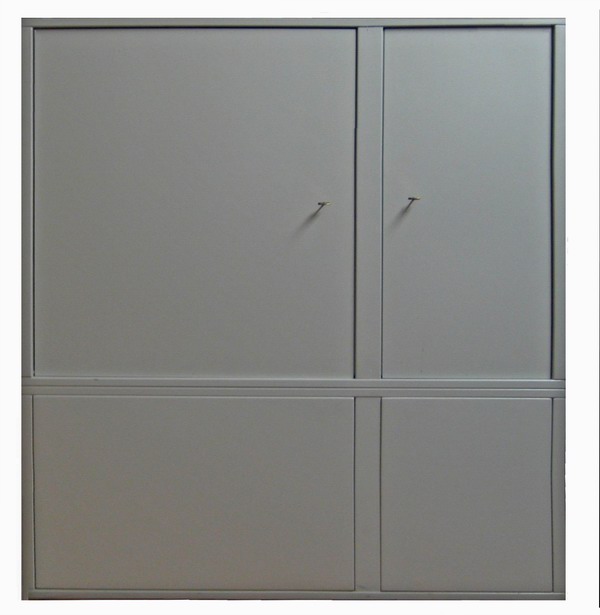

Антивандальный коммутационный распределительный шкаф серии 616 - модульное наращиваемое решение, которое позволяет организовывать пассивную коммутацию. Шкаф предназначен для установки в помещениях как жилого, так и нежилого назначения.
Конструкция. Все узлы выполнены из стали толщиной 2 мм, с дополнительными ребрами жесткости (усилителями).
Конструкция шкафа модульная, состоит из двух разборных модулей телекоммуникационно-кроссового и цокольного.
Отсеки соединены между собой болтами М8 изнутри шкафа.
Цокольный отсек имеет размеры - 1500х600х250 мм (ШхВхГ) и служит для размещения технологических запасов кабеля.
Телекоммуникационно-кроссовый отсек – 1500х1050х250 мм (ШхВхГ).

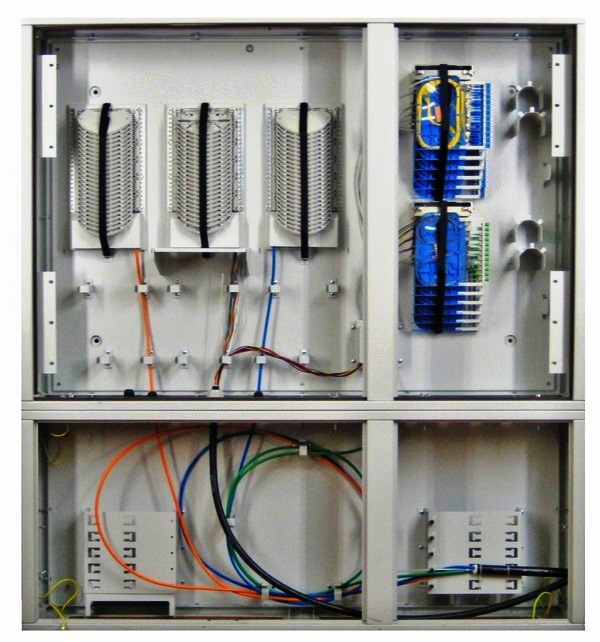

Отсек функционально разделен на две части – коммутационную (сплайс-зону) и кроссовую (патч-зону).
— Коммутационная часть (870х1050х250 мм - ШхВхГ) снабжена 3 монтажными панелями, рассчитанными на 24 сплайс-кассеты (по 12 волокон) каждая. Построение кассет в системе модульное. Общая емкость – 864 волокна.
— Кроссовая часть (450х1050х250 мм - ШхВхГ) рассчитана на 2 модуля, вмещающих по 6 оптических кассет высокой плотности. Общая емкость – 192 оптических порта стандартов ST, SC, FC (288 портов стандарта LC).
Двери. Двери двустворчатые, со скрытыми петлями. Снабжены замками трехточечного запирания, с запирающими ригелями.
Доступ к оборудованию. Контроль доступа в шкаф осуществляется с помощью сигнального датчика открытия двери и датчика отрыва от стены. Доступ к оборудованию внутри пространства цоколя в процессе монтажа и обслуживания осуществляется за счет легкосъемных панелей. Панели снимаются только при открытой двери телекоммуникационно-кроссового отсека.
Крепление к фундаменту. В цоколе предусмотрено 6 точек крепления к фундаменту посредством анкерных болтов. Узлы крепления шкафа к фундаменту выполнены изнутри, что позволяет обеспечить защиту от несанкционированного доступа к ним.
На задней стенке шкафа также предусмотрены 4 отверстия для анкерного крепления к стене здания.
Кабельные вводы. Ввод кабеля в цокольный отсек осуществляется через боковые щеточные кабельные вводы (240х66 мм), либо через кабельные вводы расположенные в дне отсека (600х150 мм). Узел ввода кабеля в цокольный отсек обеспечивает закрепление кабеля, силового элемента и заземление.
Для организации ввода-вывода кабеля из цоколя в коммутационную
зону в дне предусмотрено 10 отверстий, диаметром 34 мм (возможна
установка различных сальников и гермовводов).
Для организации ввода-вывода кабеля из цоколя в кроссовую зону в дне
предусмотрено 6 отверстий, диаметром 34 мм (возможна установка различных сальников и гермовводов, количество и размер кабельных вводов оговаривается при заказе).
Заземление. Элементы конструкции телекоммуникационно-кроссового и цокольного отсеков соединены между собой комплектами заземления (провод желто-зеленый, сечением S=4) . В основании цокольного отсека предусмотрены точки подключения общего заземления шкафа.
Исполнение: класс защиты IP 54 в соответствии с ГОСТ 14256-96.
Поставка: модульная.
Цвет: RAL 7035 (светло-серый).
