Шкаф-термобокс Серии 650\16, 650\18, 650\24, 650\26 *
Шкафы-термобоксы уличного исполнения высотой 24U-42U, габариты 600х600мм, 600х800мм, 800х800мм, 600х900мм

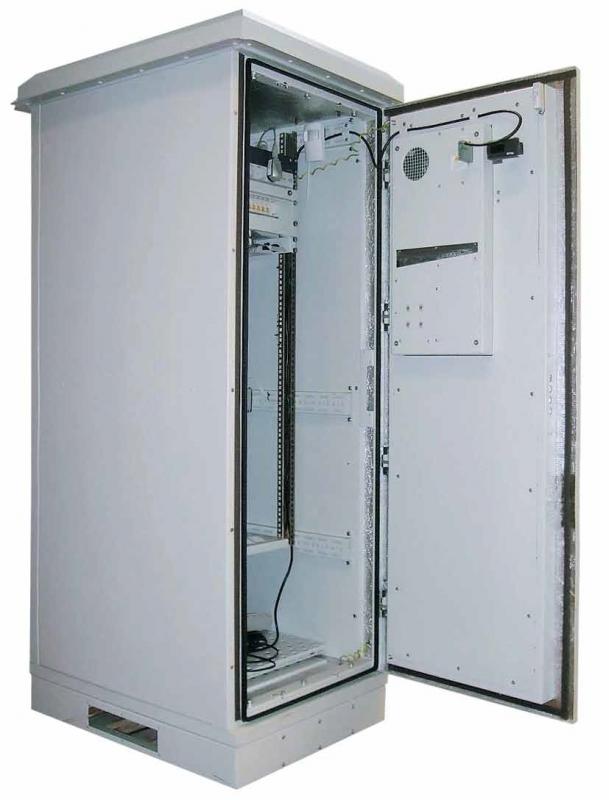

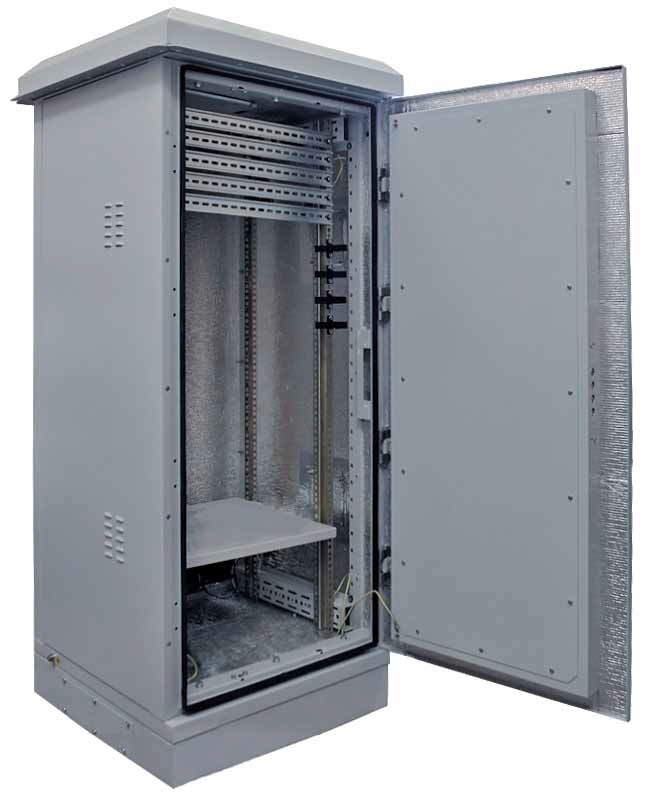

Конструкция шкафа-термобокса. Шкаф выполнен в антивандальном исполнении, с возможностью разбора только изнутри. Шкаф состоит из корпуса (в зависимости от исполнения шкафа - неразборного или разборного), основания, верхней крыши с отливами, и передней двери. Все узлы выполнены из стали толщиной 2 мм, с дополнительными ребрами жесткости. В шкафу предусмотрена установка систем обогрева и вентиляции и необходимых для управления тепловым режимом датчиков и термостатов. Для защиты аппаратуры от температурных колебаний внутренние поверхности отсека имеют термоизоляционный слой. Размещение аппаратуры внутри отсека осуществляется на монтажных направляющих стандарта 19”.
Конструктивные особенности
- Напольные шкафы, поставляются с цоколем для ввода и хранения запаса кабеля.
- Шкафы устанавливаются на фундамент и крепятся с помощью клиновых анкеров.
- Высота цоколя - 100мм
Двери. Дверь двухслойная с внутренней петлей сейфового исполнения, снабжена замком трёхточечного запирания с ригелями. Замок исполнения класса защиты 4 – ГОСТ 5089-2003.
Внешняя крыша шкафа выполнена с отливами для надежной защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.
Кабельные вводы. Ввод кабеля в шкаф осуществляется через гермовводы (кабельные зажимы с проходными отверстиями под кабель) в основании. Расположение, размер и количество кабельных вводов согласовывается при заказе.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа позволяет соединить комплектом заземления все токопроводящие детали конструкции. Предусмотрена точка подключения внешнего заземления шкафа.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
