Устройство смотровое полиэтиленовое (УСП)
Устройство смотровое пластмассовое применяется при строительстве волоконно-оптических линий передач в защитных пластмассовых трубах (ЗПТ).
УСП может применяться в качестве проходного, углового или разветвительного устройства. УСП устанавливается непосредственно на в грунт выше уровня грунтовых вод.

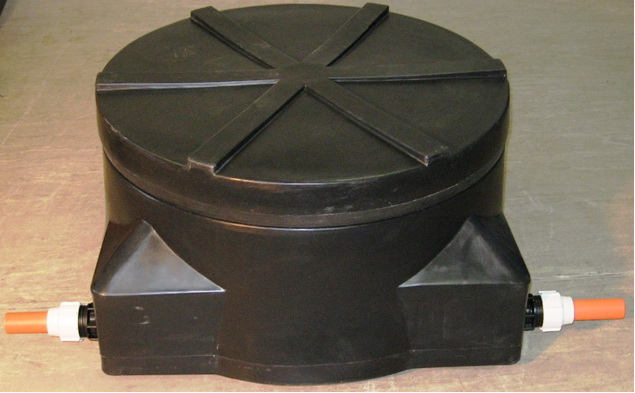

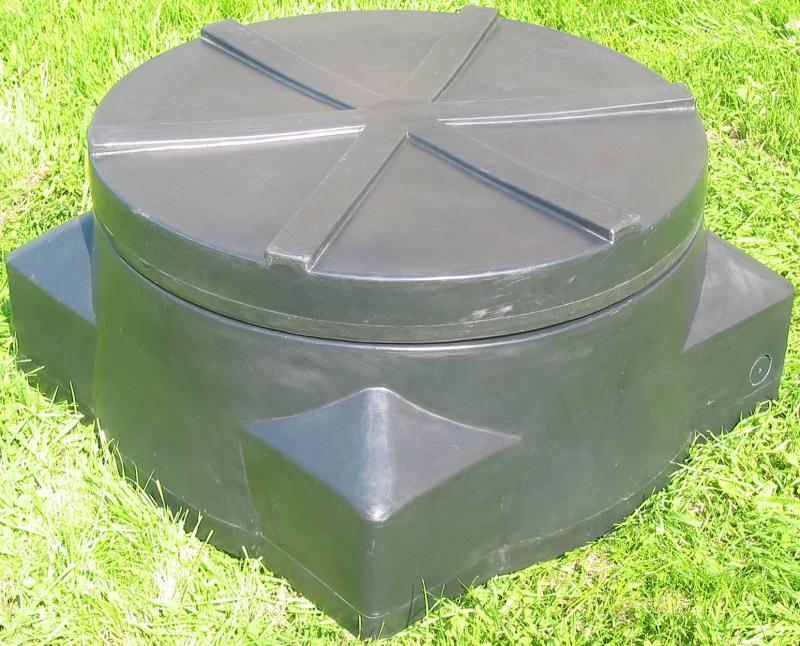

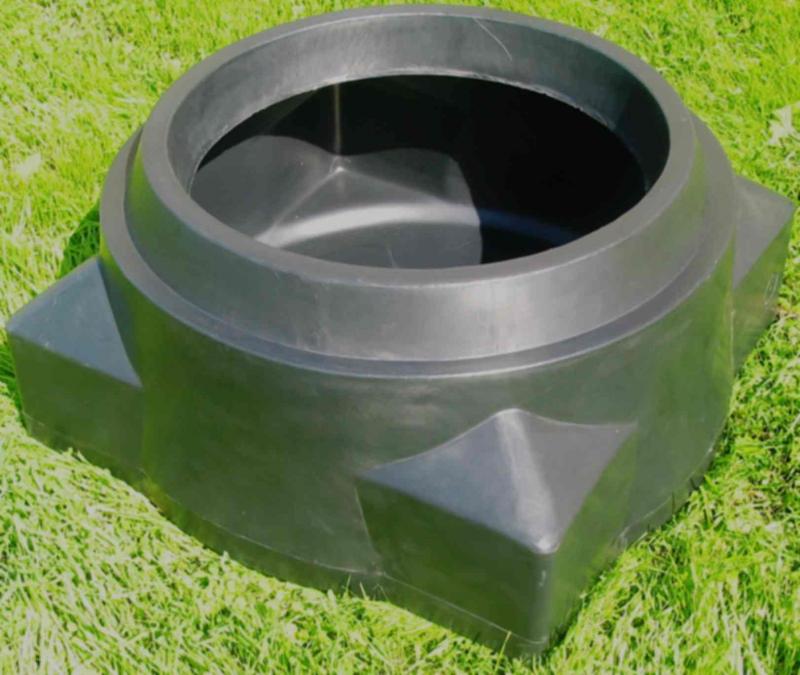

УСП состоит из полиэтиленового корпуса и полиэтиленовой крышки. Конструкция УСП (за счет обратного конуса корпуса)препятствует выталкиванию УСП из грунта при его выпучивании или подвижке. На боковой стенке крышки выполнены три отверстия для фиксирующих шурупов (саморезов).
Цвет корпуса – черный. Крышка может изготавливаться черного или оранжевого цвета. На крышке нанесено название и телефон предприятия-изготовителя.

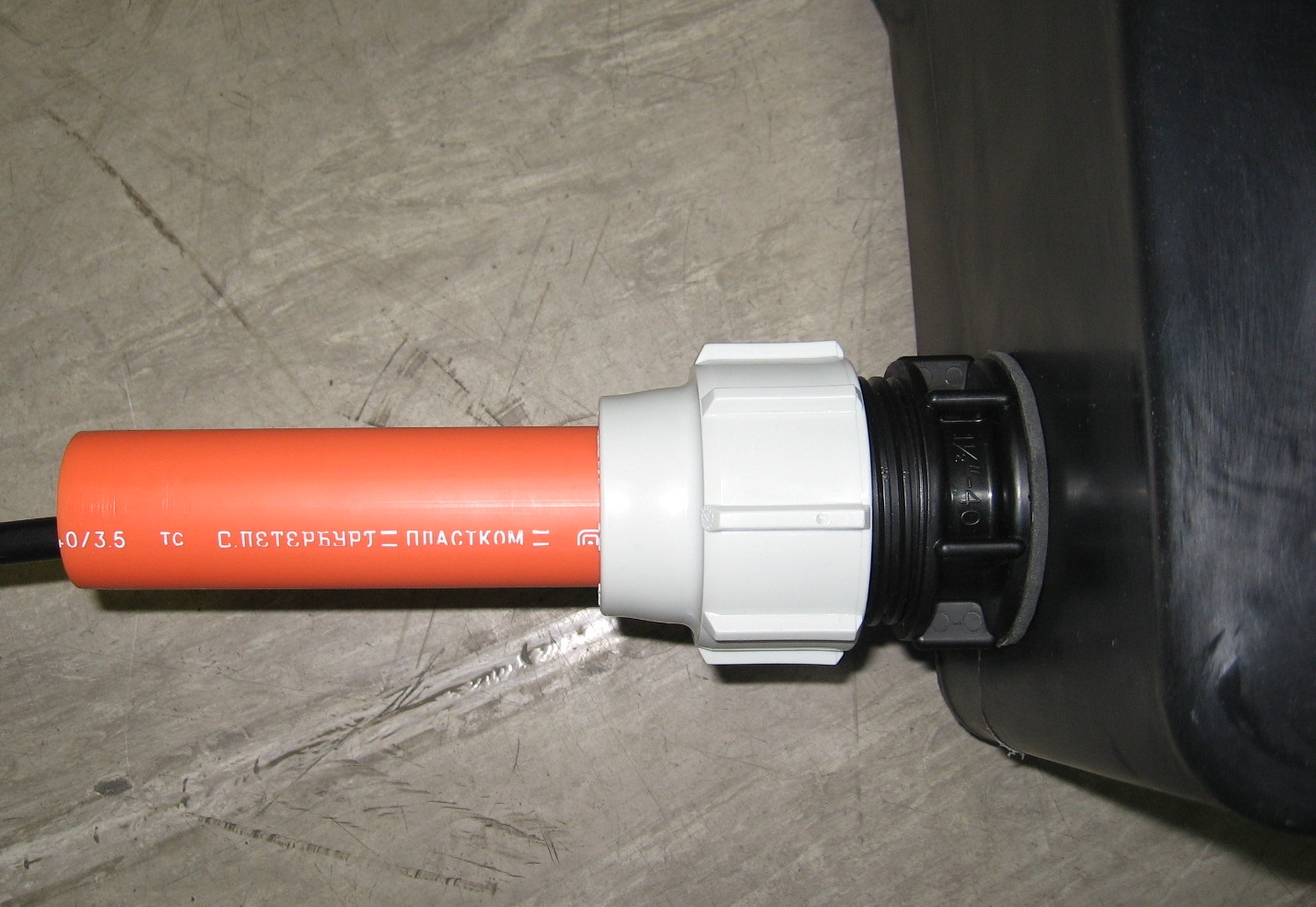

Присоединение защитных пластмассовых труб (ЗПТ) к УСП осуществляется с помощью переходных муфт фирмы «PLASSON»., которые размещаются в необходимых направлениях на присоединительных площадках корпуса. Рабочие размеры присоединительных площадок позволяют разместить на них:
- до четырех переходных муфт для подсоединения ЗПТ диаметром до 40мм;
- до двух переходных муфт для подсоединения ЗПТ диаметром 50-63мм;
- или вырезать отверстие для трубы наружным диаметром до 160мм.
Для обеспечения дополнительной герметизации УСП рекомендуется на нижнюю горизонтальную присоединительную плоскость корпуса нанести слой герметизирующего состава, а крышку зафиксировать тремя оцинкованными шурупами.
