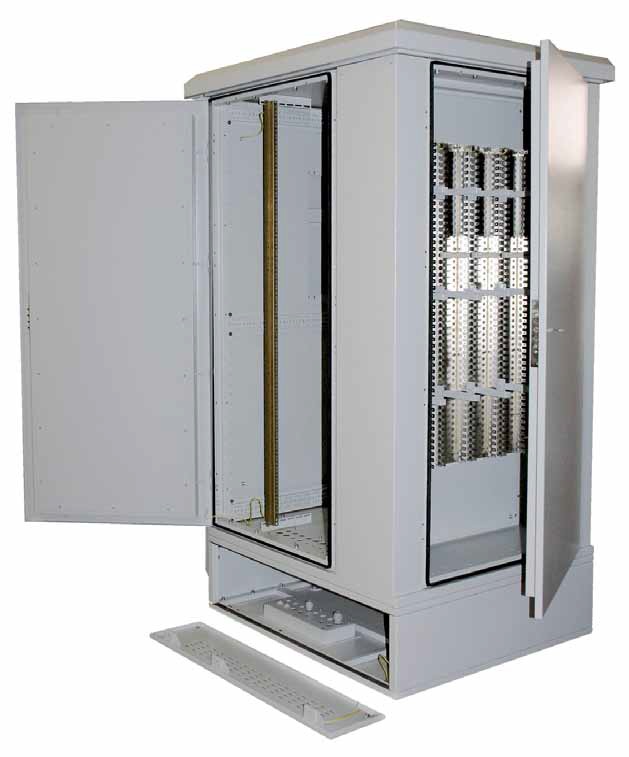

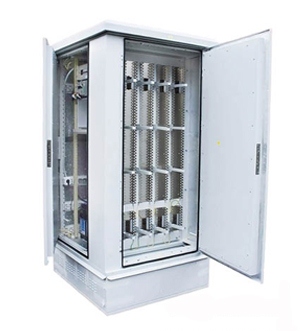

Шкаф-термобокс Серия 650\1-37U (1100х1000) *
Конструкция шкафа-термобокса модульная. Шкаф состоит из разборных модулей (отсеков), которые соединяются между собой. Шкаф выполнен в антивандальном исполнении, все узлы изготовлены из стали толщиной 2 мм., с дополнительными ребрами жесткости. Крепление отсеков между собой производится изнутри. Конфигурация (состав) шкафа определяется заказчиком.
Цоколь (кабельный отсек) предназначен для установки шкафа на фундамент, ввода и укладки запаса кабеля. Доступ к внутреннему пространству цоколя в процессе монтажа и обслуживания осуществляется за счет съемных заглушек.
Отсек Телекоммуникационный предназначен для размещения пассивного и активного телекоммуникационного оборудования, а также любой другой аппаратуры. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19” (возможна установка монтажных направляющих стандарта МЕР или 23”).
Отсек Кроссовый предназначен для размещения кроссовых плинтов KRONE или аналогичных, LSА+ или LSA РROFIL, для концевой заделки, соединения, переключения и контроля комбинаций кабелей связи различного типа.
Двери. Каждый отсек шкафа оборудован отдельной дверью. Двери сейфового исполнения, усиленные, со скрытыми петлями, снабжены замком трёхточечного запирания класса защиты 4 – ГОСТ 5089-2003., с индивидуальным ключом.
Внешние стенки шкафа. oбеспечивают шкафу дополнительную антивандальность. Конструкция стенок обеспечивает необходимое для нормальной работы систем кондиционирования, воздушное пространство. Крепление стенок осуществляется изнутри шкафа.
Крыша шкафа выполнена с отливами по четырем сторонам для защиты от атмосферных осадков. Крепление крыши изнутри шкафа.
Конструктивные особенности.
- Серия 650\1-37U. Шкаф поставляется с цоколем (ШхВхГ) 1100х300х1000 мм на который монтируется телекоммуникационный и кроссовый отсеки. Отдельного отсека под размещение электрооборудования не предусмотрено. Телекоммуникационный отсек (ШхВхГ) 800х1765х1000 мм выполнен с двухсторонним доступом, оснащен двумя парами монтажных направляющих (37U) под крепление оборудования максимальной глубиной 830 мм. Кроссовый отсек полезной глубиной 200 мм рассчитан на размещение 300 плинтов типа KRONE (на 3000 пар); доступ в отсек через отдельную дверь с боковой стороны шкафа.
Вентиляция и контроль климата. Для защиты от температурных колебаний внутренняя поверхность шкафа обшита термоизоляционным материалом. В телекоммуникационном отсеке предусмотрена установка систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления. Для шкафа 650/2 предусмотрен отдельный отсек под систему кондиционирования – отсек теплообменника.
Кабельные вводы. Ввод кабеля в отсек электрооборудования, телекоммуникационный и кроссовый осуществляется из цоколя. Кабельные вводы герметичны, комплектуются сальниками или гермовводами с установочными размерами по согласованию с заказчиком.
В шкафу 650\1-37U в стенке между кроссовым отсеком и отсеком телекоммуникационного оборудования предусмотрены щеточные кабельные вводы. Кроме этого предусмотрен ввод электропитания с ВЛ (воздушной линии) в телекоммуникационный отсек через крышку шкафа.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа.Предусмотрена возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании цоколя предусмотрена точка подключения внешнего заземления шкафа.
Крепление к фундаменту. В цоколе предусмотрены точки крепления к фундаменту под анкерные болты.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие шкафа. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
