Серия 690 (600х600), серия 691 (600х800)
Напольные 19” универсальные телекоммуникационные шкафы, высотой 24-47U, с возможностью регулировки монтажных направляющих по глубине.

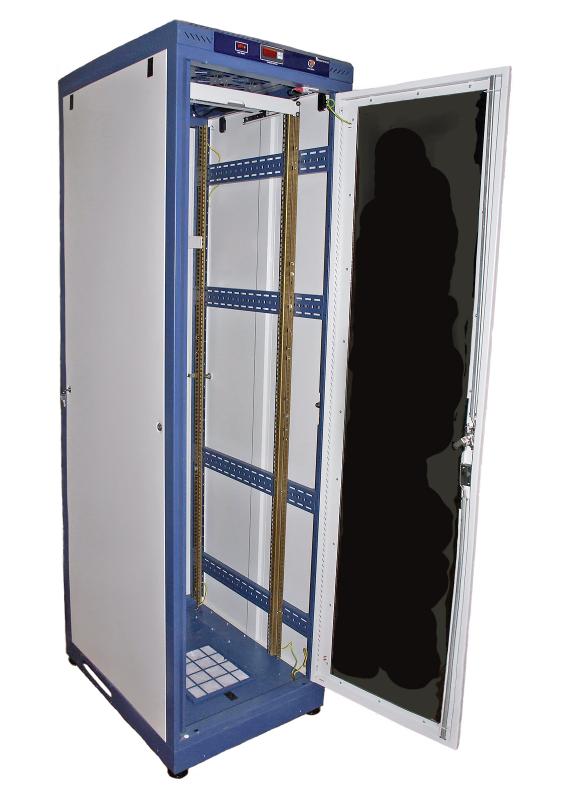

Конструкция. Разборный несущий каркас состоит из сварных вертикальных рам, которые обеспечивают повышенную жесткость и прочность конструкции. Для монтажа оборудования установлены две пары 19” вертикальных направляющих. Монтажные направляющие оцинкованы, имеют возможность регулировки по глубине.
Двери. Передняя дверь снабжена панельным замком с поворотной ручкой. Ручка имеет три запорных планки разного направления: вверх, вниз, в сторону. Задняя дверь снабжена одноточечным замком. Исполнения дверей могут быть: металлические(M), металлические с перфорацией(P), стекло закаленное тонированное в раме(G). Изменяемое направление открывания передней двери (предполагает переустановку замка.)
Стенки снабжены защелками и замками, могут быть: металлические(М), металлические с перфорацией(Р).

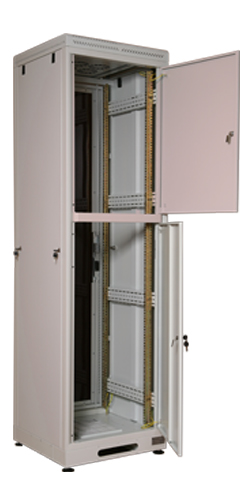

Доступ к оборудованию осуществляется с 4-х сторон, за счет передней и задней двери и легкосъемных боковых панелей. На дверях и боковых панелях шкафа предусмотрено место для установки датчиков контроля доступа. Имеется возможность организации раздельного доступа по высоте за счет установки двух или более дверей в зависимости от высоты шкафа (оговаривается при заказе).

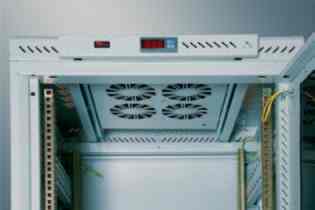

Вентиляторная полка с электрон-
ным терморегулятором, установ-
ленная в крышке шкафа
Кабельные вводы. Ввод кабеля осуществляется через платформу или верхнюю крышку шкафа. Размер кабельных вводов 240х63 мм. Кабельные вводы защищены перфорированными заглушками.
Вентиляция и контроль климата. Перфорация в основании и крышке шкафа обеспечивает вентиляцию внутреннего объема шкафа. Поддержание необходимого температурного режима внутри шкафа обеспечивается 4-х вентиляторным блоком с электронным терморегулятором. Вентиляторный блок устанавливается в верхнюю крышку шкафа на выдвигающихся полозьях, регулятор температуры вынесен на торцевую поверхность блока. Это обеспечивает свободный доступ при обслуживании и позволяет более эффективно использовать рабочий объем шкафа.
Воздушный фильтр
и щеточный кабельный ввод
в основании шкафа
Противопылевая защита обеспечивается установкой противопылевых щеточных кабельных вводов в верхней крышке и основании шкафа и воздушного противопылевого фильтра, который устанавливается в основание шкафа.
Опоры и колеса Поворотные колеса предназначены для удобства транспортировки шкафа.Только для перемещения ненагруженного шкафа. Регулируемые по высоте опоры предназначены для компенсации неровностей пола. Для реализации крупных сетевых проектов предусмотрена возможность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрена точка подключения общего заземления шкафа.
Поставка как в собранном, так и в разобранном виде.
Цвет RAL 7035 (светло-серый).
Исполнение IP-20 (в соответствии с ГОСТ 14256-96).
