Шины питания, шины заземления, комплекты заземления

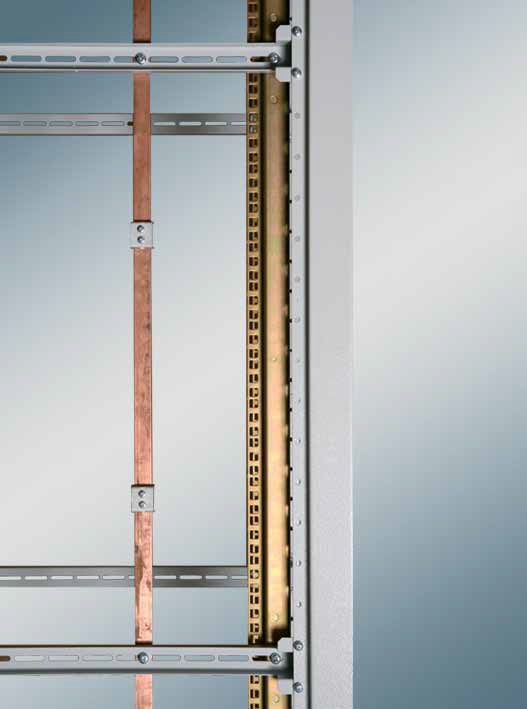

Шина заземления медная предназначена для вывода цепочки заземляющих контуров от всех токопроводящих частей шкафа, от установленного в шкафу оборудования и подключения внешнего заземления.
Шина имеет сечение 3х20мм, комплектуется клеммами (бегунками). Монтируется к боковым балкам шкафа (стойки). Количество клемм определяется высотой шкафа.
Характеристики шин заземления медных М1 ТВ 3х20 ГОСТ 434-78:
| Артикул | Наименование | Высота (мм) | Количество клемм (шт.) |
|---|---|---|---|
| 119 | Шина заземления с клеммами для шкафов серий: 623, 628, 693, 698 |
12U - 536 | 2 |
| 119\01 | 15U - 670 | 2 | |
| 119\02 | 18U - 803 | 2 | |
| 119\03 | 24U - 1070 | 4 | |
| 119\04 | 33U - 1470 | 4 | |
| 119\05 | 40U - 1781 | 4 | |
| 119\06 | 42U - 1859 | 6 | |
| 119\07 | 44U - 1870 | 6 | |
| 119\08 | 45U - 2003 | 6 | |
| 119\09 | 47U - 2092 | 6 | |
| 133 | Шина заземления с клеммами для шкафов серий: 627, 657 |
24U - 1031 | 4 |
| 133\01 | 33U - 1431 | 4 | |
| 133\02 | 40U - 1743 | 4 | |
| 133\03 | 42U - 1832 | 6 | |
| 133\04 | 44U - 1921 | 6 | |
| 133\05 | 45U - 1965 | 6 | |
| 133\06 | 47U - 2073 | 6 | |
| 133\07 | 54U - 2384 | 6 | |
| 133\08 | 15U - 631 | 6 | |
| 183 | Шина заземления с клеммами для шкафов серии: 626 |
24U - 1031 | 4 |
| 183\01 | 33U - 1431 | 4 | |
| 183\02 | 27U - 1164 | 4 | |
| 183\03 | 40U - 1743 | 6 | |
| 183\04 | 42U - 1832 | 6 | |
| 183\05 | 44U - 1921 | 6 | |
| 183\06 | 45U - 1965 | 6 | |
| 183\07 | 42U - 2073 | 6 | |
| 183\08 | 37U - 1610 | 4 |
