Кабель марки ДОТ
Назначение
Для подвески на опорах воздушных линий связи, на опорах линий электропередач, на опорах контактной сети и автоблокировки электрифицированных железных дорог, при повышенных требованиях по стойкости к внешним электромагнитным воздействиям. Допускается прокладка в коллекторах, в тоннелях, в лотках, внутри зданий.

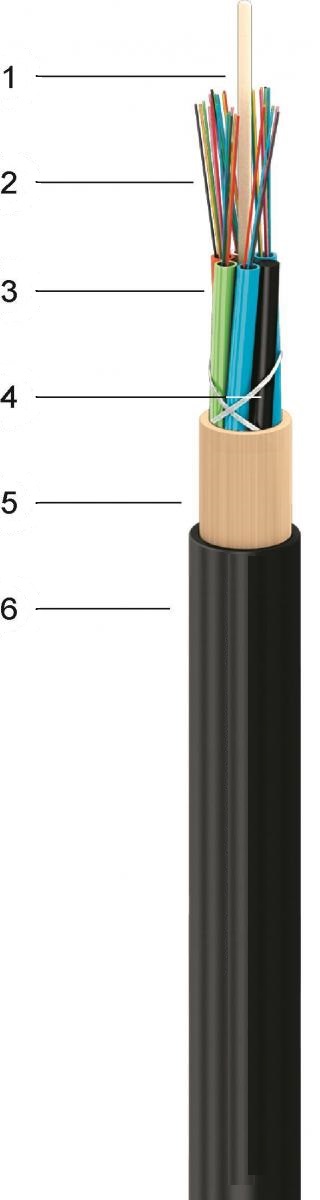

Структура кабеля
- 1. Центральный элемент – стеклопластиковый пруток.
- 2. Оптические волокна различной окраски
- 3. Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- 4. Кордель.
- 5. Повив арамидных нитей.
- 6. Наружная полиэтиленовая оболочка.
Характеристики
- Количество оптических волокон в кабеле – до 576-ти.
- Стойкость к статическим растягивающим усилиям – от 5,0кН до 60,0кН.
- Стойкость к раздавливающим усилиям – от 0,2кН/см до 0,4кН/см.
- Стойкость к ударным воздействиям – 20Дж.
- Допустимый радиус изгиба – от 230мм до 500мм.
- Диаметр кабеля – от 11,3мм до 25,0мм.
- Масса кабеля – от 100кг/км до 485кг/км.
- Строительная длина кабеля на барабане – не менее 4км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
При условиях прокладки кабеля внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена, по требованию заказчика, наружная оболочка может быть изготовлена из галогенонесодержащей полимерной композиции не распространяющей горение.
При наличии специальных требований по стойкости к медленной электрокоррозии кабель может быть изготовлен с наружной оболочкой из дугостойкого (трекингостойкого) материала
