Кабель марки ДАО
Назначение
В кабельной канализации, блоках, специальных защитных трубах, при повышенных требованиях по защите от проникновения влаги.

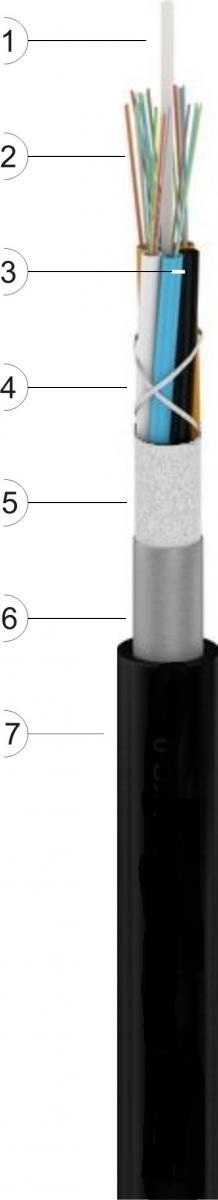

Структура кабеля
- 1. Центральный элемент – стеклопластиковый пруток.
- 2. Оптические волокна различной окраски.
- 3. Кордельный заполнитель (при необходимости).
- 4. Пластиковая трубка с гидрофобным заполнителем и свободно уложенными оптическими волокнами.
- 5. Водоблокирующая лента.
- 6. Алюмополиэтиленовая лента с полимерным покрытием.
- 7. Наружная полиэтиленовая оболочка
Характеристики
- Количество оптических волокон в кабеле – до 576-ти.
- Стойкость к статическим растягивающим усилиям – от 1,5кН до 5,0кН.
- Стойкость к раздавливающим усилиям – от 0,4кН/см до 0,7кН/см.
- Стойкость к ударным воздействиям – 20Дж.
- Допустимый радиус изгиба – от 240мм до 535мм.
- Диаметр кабеля – от 12,0мм до 26,6мм.
- Масса кабеля – от 110кг/км до 495кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня земля (вода)» – 4000МОм*км.
- Строительная длина кабеля на барабане – до 18км.
Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
Количество элементов в скрутке сердечника (оптические модули и кордели при необходимости), кабеля марки ДПО составляет не менее 6-ти штук.
