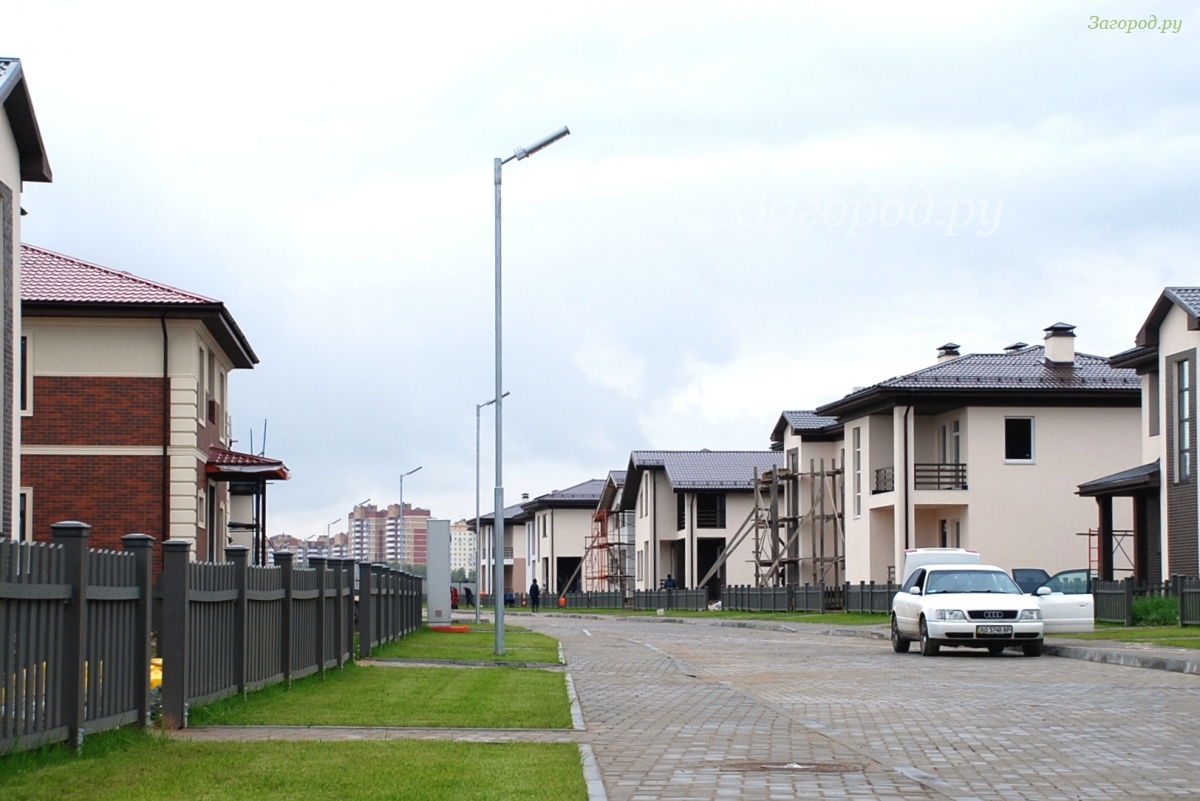

Коттеджный поселок "Павловы озера"
Перед инженерами ЗАО «ПТМ-Телеком» заказчиком была поставлена задача организовать на территории коттеджного поселка кабельную инфраструктуру на основе волоконно-оптических кабелей связи (ВОЛС).
Требования заказчика к кабельной сети на основе ВОЛС:
- От центрального узла связи до объектов 1-ой очереди строительства проложить 2-х магистральных кабеля ёмкостью 288 волокон в каждом.
- Разработать, изготовить и поставить на строительную площадку монтажный шкаф уличного исполнения (IP55) для организации сварных соединений оптических волокон 2-х магистральных кабелей ёмкостью по 288 волокон в каждом и 24-х распределительных волоконно-оптических кабелей ёмкостью 24 волокна в каждом.
- Разработать, изготовить и поставить на строительную площадку монтажные шкафы уличного исполнения (IP55) для организации сварных соединений оптических волокон 24-х распределительных кабелей (1-го уровня) ёмкостью по 24 волокна в каждом и 6-ти распределительных волоконно-оптических кабелей (2-го уровня)до каждого коттеджа ёмкостью по 4 волокна в каждом.
Инженеры ЗАО «ПТМ-Телеком» успешно справились с поставленной задачей. Заказчику были поставлены оптические кабели с проработанной под конкретную задачу конструкцией и окраской оптических волокон, что позволило осуществить работы по разварке кабелей высокой ёмкости максимально эффективно.
Особенности решения Монтажного шкафа

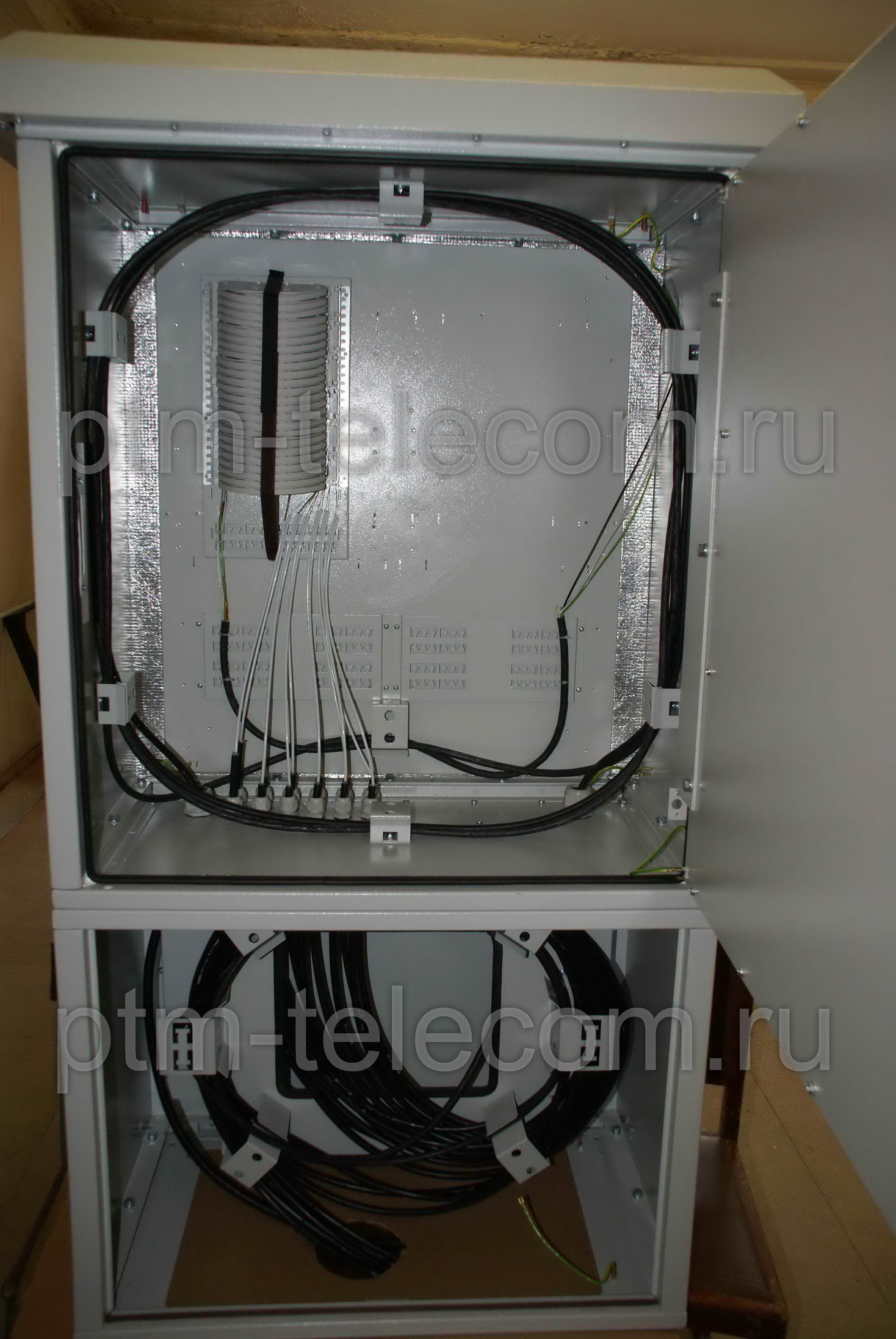

Конструктивно шкаф состоит из 2-х отсеков: нижнего для хранения технологического запаса 24-х распределительных кабелей (1-го уровня) ёмкостью по 24 волокна в каждом и верхнего монтажного отсека.
В верхнем монтажном отсеке была предусмотрена возможность установки 2-х блоков сплайс-касет общей емкостью 576 сварных соединений и организация технологического запаса
Каждый магистральный кабель ёмкостью 288 волокон на одном блоке сплайс-касет разваривался на 12 распределительных кабелей (1-го уровня) ёмкостью по 24 волокна в каждом.
А в свою очередь уже в шкафах малого типа каждый распределительный кабель (1-го уровня) ёмкостью 24 волокна разваривался на 6 распределительных кабелей (2-го уровня) ёмкостью по 4 волокна до каждого домовладения.
