Кабельная сборка · КСО-ОПС
LP-24
КСО-ОПС-004Е04-4,0/0,4-нг(А)-HF-LP/LP-ххх-Бу

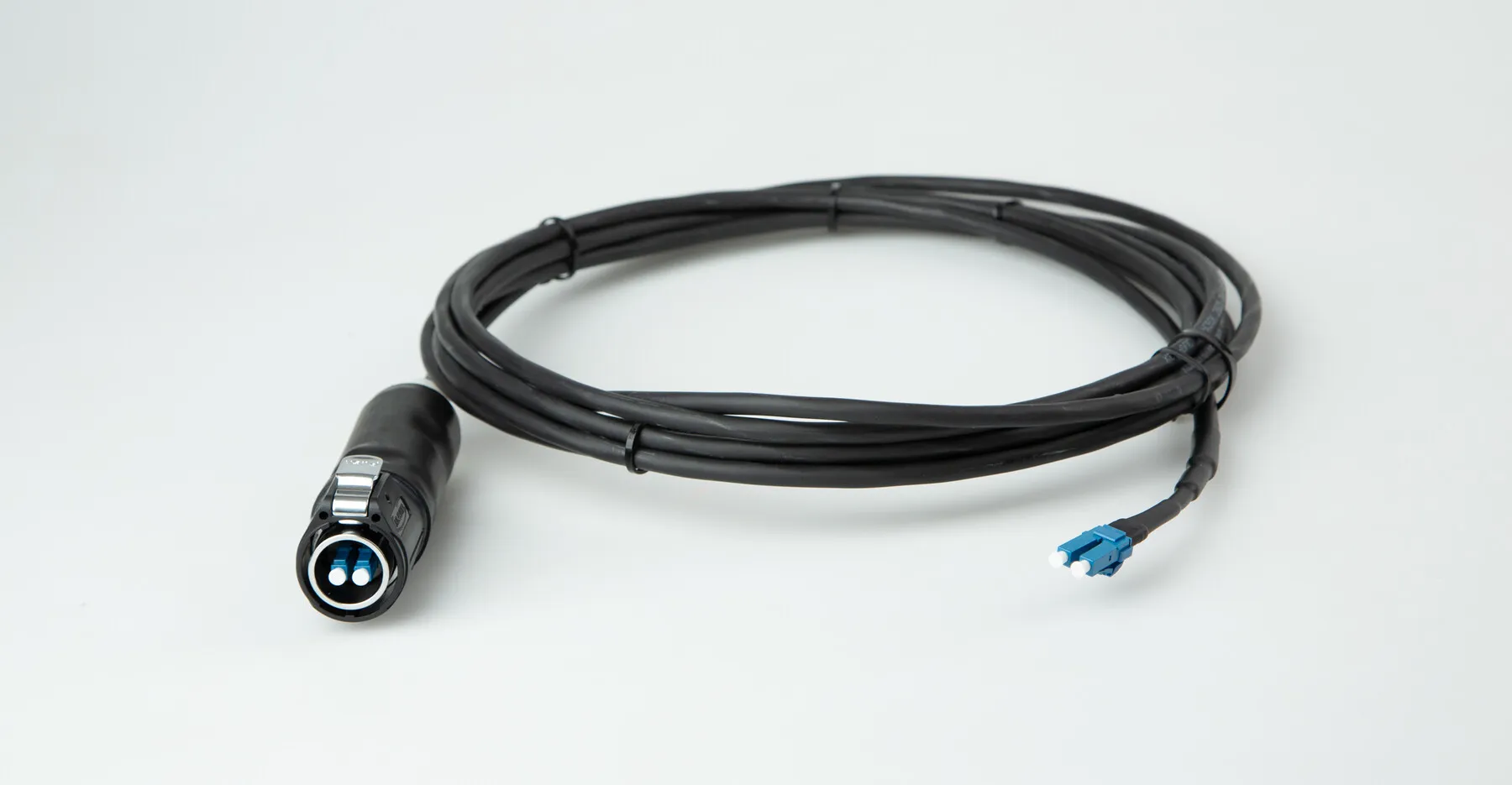

Кабельная сборка оптическая КСО-ОПС на бронированном оптическом кабеле с разъёмом
Узел ввода кабеля в разъём.
При распрямлении бухты
Стальные проволоки брони «запоминают» витки бухты. Если разъём уже закреплён в радиомодуле, при распрямлении кабель проворачивается относительно него: без фиксации волокна внутри скручиваются и обрываются.
Что предотвращает узел ввода
Узел кабельного ввода предотвращает избыточный изгиб кабеля на вводе и осевое кручение разъёма относительно кабеля. Это повышает надёжность и работоспособность сборки в тяжёлых условиях горной выработки.
Кабель и разъёмы
Кабель.
Разъём. Замок.
Пример конструкции четырёхволоконного кабеля: волокна свободно уложены в полимерной трубке с гидрофобным компаундом; броня — из стальных высокоуглеродистых оцинкованных проволок. Механические характеристики кабеля согласовываются с заказчиком.
Оболочка кабеля
Исполнение наружной оболочки кабеля определяет заказчик.
В примерах обозначения —

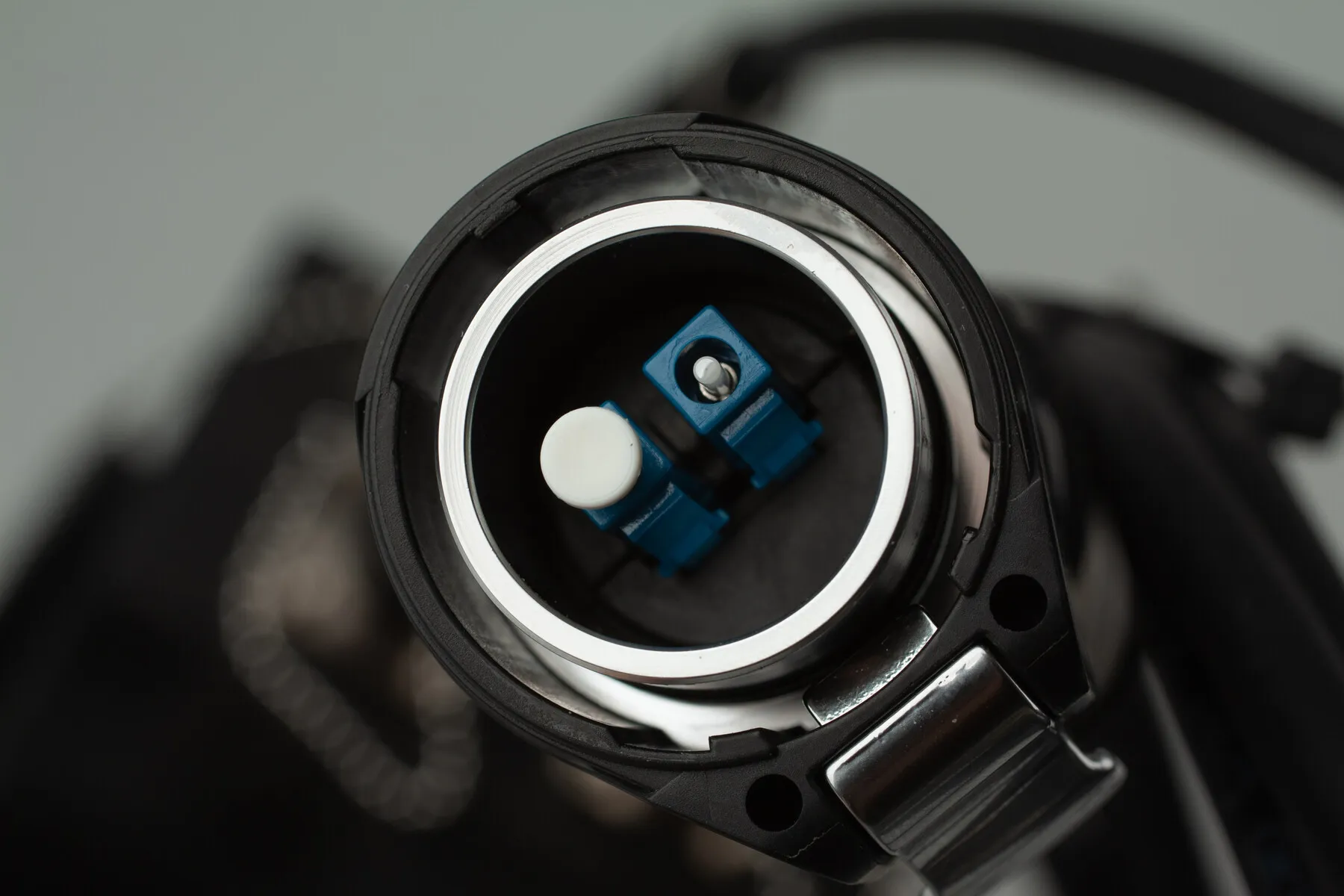

Оптические контакты
Герметичная конструкция с
Стандартная керамическая ферула — 1,25 мм. Замковый механизм фиксации.
Корпус
Водонепроницаемый, пыленепроницаемый и устойчивый к коррозии корпус из высокоэффективных инженерных пластмасс.
Механический замок
Механический замок — цинковый сплав (перламутровый твёрдый хром) для крепления вилки к корпусу розетки.
Волокна
2 оптических волокна или 4 оптических волокна (2 рабочих, 2 резервных).
Условия применения
Наружные соединения.
Устойчивость к атмосферным воздействиям. Для оперативного развёртывания волоконно-оптических линий в составе мобильных систем связи и для соединения оборудования внутри объекта.
- Промышленная запылённость
- Горные выработки
- Суровые погодные условия
СОЕДИНЕНИЕ
В РАБОТЕ.
Документальная съёмка с объектов
Номера сохранены с исходных кадров.
№ 11
№ 39
№ 65
№ 93
Кабельная часть.
Аппаратная часть на радиомодуле.
Возможна поставка с кабельной и аппаратной частью.
Две части разъёма
В рамках реализации проектов ЗАО «ПТМ-Телеком» изготовило и поставило на площадки монтажа кабельные сборки оптические КСО ОПС (IP 67) различных длин общей протяжённостью
60 000+метров
2016–2025
Девять проектов · 2016–2025
- 2016
Система радиосвязи и позиционирования на руднике «Октябрьский» ЗФ ПАО «ГМК «Норильский никель»
- 2017
Расширение системы радиосвязи и позиционирования рудника «Октябрьский» ЗФ ПАО «ГМК «Норильский никель»
- 2017–2018
Комплекс подземной локомотивной системы радиосвязи горизонтов +185 м, +115 м шахты «Шерегешская» горно-шорского филиала АО «Евразруда»
- 2019
Внедрение инфраструктуры диспетчеризации горных работ на рудниках «Октябрьский», «Комсомольский» (в т. ч. р-к «Скалистый»), «Таймырский» и «Маяк» ЗФ ПАО «ГМК «Норильский никель»
- 2021
Система точного позиционирования персонала и транспорта рудников Заполярного филиала ПАО «ГМК «Норильский никель»
- 2022
Мультисервисная беспроводная сеть передачи данных в подземном руднике «Удачный» им. Ф. Б. Андреева Удачнинского ГОК АК «АЛРОСА» (ПАО)
- 2025
Система беспроводной голосовой связи, система точного позиционирования, система предотвращения столкновений, система аварийного оповещения и поиска под завалами Асачинского месторождения АО «ТСГ Асача»
- 2025
Система беспроводной голосовой связи, система точного позиционирования, система предотвращения столкновений, система аварийного оповещения и поиска под завалами Многовершинного месторождения АО «Многовершинное»
- 2025
Система беспроводной голосовой связи, система точного позиционирования, система предотвращения столкновений, система аварийного оповещения и поиска под завалами Новоширокинского месторождения АО «Ново-Широкинский рудник»
Волокна
Ремонтопригодность
Почему в кабеле четыре волокна, если используются только два?
Рабочих волокон два: по одному идёт передача, по другому приём. Два резервных не подключены к разъёмам и заложены в кабель для ремонта.
В случае повреждения одного или двух рабочих волокон сохраняется возможность ремонта кабельной сборки без заказа нового кабеля.
Вы присылаете сборку; если резервные волокна исправны, мы ремонтируем её и возвращаем. Оплачиваются работа и транспорт.
Монтаж
Силами вашего персонала.
Без специального инструмента
Кабельные сборки оптические КСО ОПС
Развёртывание сети
Более быстрое развёртывание сети и возможность установки персоналом заказчика без привлечения монтажных организаций.
Монтаж КСО
Инструкция по монтажу и эксплуатации ↗
Размотка и прокладка. Подключение
LP-24 / LC
Кабель и условия работы
- Оптические волокна
- 2 или 4 (2 рабочих, 2 резервных)
- Диаметр кабеля
- 6,0 ± 0,1 мм
- Радиус изгиба кабеля
- Не менее 15 диаметров кабеля
- Материал оболочки кабеля
- Исполнение наружной оболочки кабеля определяет заказчик
- Степень защиты разъёма
- IP67
Только в состыкованном состоянии - Рабочая температура
- −40…+60 °C
- Температура хранения
- −60…+60 °C
- Прочность заделки кабеля, вилка
- Не менее 20 кгс
Оптические параметры
| Параметр | Одномодовый | Многомодовый |
|---|---|---|
| Вносимые потери на одно соединение, дБ, не более | 1,5 | 1,0 |
Обратные потери (RL), полировка UPC — не менее 50 дБ.
Изготовление
В России.
По вашему проекту.
Простота монтажа и эксплуатации. Сборки производятся в России, длины по проекту заказчика.
Изготовление кабельных сборок КСО ОПС осуществляется в России. Мы не размещаем производство КСО ОПС в Китае.
При изготовлении сборок сварные соединения оптических волокон не допускаются. При оконцевании строго соблюдается полярность.
100%
100% тестирование и паспортизация КСО ОПС
Для проекта и согласования
Технический пакет.
Данные для выбора конкретного исполнения и подключения оборудования.
Укажите исполнение, длины и количество сборок для согласования заказа.
- Изготовитель и ТУ
- Кабельная сборка оптическая КСО-ОПС: изготовитель — ЗАО «ПТМ-Телеком», выпуск по ТУ КОНТ.26.30.30.190.001.2024.
- Декларация
Д-ПОКО-3191, зарегистрирована Минцифры России 03.07.2024. Принята 26.06.2024, действительна до 26.06.2034. Относится к сборке с разъёмомLP-24. - Обозначение разъёма
LP-24-C/LC. - Оконцевание сторон А и Б
- А — разъём
LP-24; Б — по требованию заказчика:LP-24, ODC, LC, SC, FC и др. - Назначение
- Для оперативного развёртывания волоконно-оптических линий в составе мобильных систем связи и для соединения оборудования внутри объекта.
- IP и состояние соединения
- IP67 — только у состыкованного разъёма
LP-24. Для разъёма под защитным колпачком эта степень защиты не заявляется. - Оптические потери
- Вносимые потери — не более 1,5 дБ для одномодового волокна и 1,0 дБ для многомодового на одно соединение вилки с розеткой. При разъёмах на обоих концах сборки соединений два; к их потерям добавляется затухание кабеля.
- Обратные потери UPC
- Обратные потери (RL) — не менее 50 дБ.
- Рабочая температура
- От −40 до +60 °C.
- Температура хранения
- От −60 до +60 °C.
- Диаметр и радиус изгиба кабеля
- Наружный диаметр — 6,0 ± 0,1 мм; радиус изгиба — не менее 15 диаметров кабеля.
- Исполнение оболочки
- Исполнение наружной оболочки кабеля определяет заказчик.
- Прочность заделки кабеля в вилке
- Не менее 20 кгс.
- Рабочие и резервные волокна
- В четырёхволоконном исполнении два рабочих волокна (передача и приём) оконечены, два резервных не оконечены и заложены для ремонта. При повреждении одного или двух рабочих волокон сборку можно переоконцевать на резервные без заказа нового кабеля, если резервные волокна исправны.
- Аппаратная часть и размеры
- Чертёж аппаратной части разъёма для конструктора — по запросу.
- Измерения и паспорт
- Перед выдачей паспорта у каждой сборки измеряем прямые (вносимые) и обратные потери на разъёмах. В паспорт записываем тип волокна, марку кабеля, длину сборки, типы разъёмов на сторонах А и Б, форму поставки (бухта или барабан), прямые и обратные потери по сторонам А и Б.
- Длина волны измерений
- 1310 нм или 1550 нм.
- Почему без рефлектограммы
- На коротких одномодовых сборках длиной 100–350 м шумы на вводе сигнала в разъём практически скрывают рабочий участок от рефлектометра. Поэтому сборки паспортизуем по прямым и обратным потерям оптической мощности.
- Комплект поставки
- Сборка, паспорт с техническими характеристиками и инструкция по монтажу. Паспорта и инструкция направляются покупателю на электронную почту.
- Срок службы
- По декларации срок службы сборки — не менее 25 лет.
- Ресурс соединителей
- Вилки соединителей обеспечивают за срок службы не менее 500 циклов соединения и разъединения («сочленений-расчленений»); прирост вносимых потерь — не более 0,2 дБ.
- Стойкость к изгибу
- Сборка выдерживает 20 циклов изгиба кабеля с радиусом 20 номинальных диаметров кабеля при нормальной температуре и при температуре до −30 °C.
- Транспортирование
- В упаковке изготовителя, любым видом транспорта при температуре от −50 до +50 °C.
- Технические требования
- технические требования отправляем для составления спецификации к договору на поставку
- Срок производства
- Срок производства, как правило, 3–5 недель. Точный срок указывается в коммерческом предложении.
- Гарантия
- Гарантийный срок определяется договором; как правило — 24 месяца с даты отгрузки (дата
ТОРГ-12 / УПД), при соблюдении правил эксплуатации, транспортирования и хранения.
Перед запросом поставки / КСО ОПС
Производство сборок КСО.
Сборки изготавливаются под заказ: вы задаёте набор проектных длин, типы разъёмов на сторонах А и Б, исполнение наружной оболочки кабеля, тип и число волокон — 2 или 4. Готовых сборок на складе нет.
- В России
- Изготовление кабельных сборок КСО ОПС осуществляется в России.
- От 1 км
- Суммарная длина кабеля на производство сборок в одном заказе — от 1 км. Если меньше, на производство сборок действует наценка за короткую длину, а на кабель от 500 м — наценка кабельного завода. Считаем метраж кабеля, а не число сборок.
- Срок производства, как правило, 3–5 недель
- Точный срок указывается в коммерческом предложении.
- 50 %
- Как правило, аванс. Оплата после поставки — только по договору.
с 9 до 18 по московскому времени, по будням
Ответ на запрос — не более одного-двух рабочих дней.
Москва, ул. Митинская, 43
Любая длина · 3–5 сборок · Бухта или барабан · Паспорт
- Любая длина
- Длина каждой сборки — по согласованию с заказчиком.
- 3–5 сборок
- При размещении заказа мы рекомендуем сформировать запас на эксплуатацию сверх проекта: при аварии на шахте сборку можно будет заменить сразу.
- Бухта или барабан
- Бухты — в запаянных полиэтиленовых пакетах на европалете, закреплены стретч-плёнкой. При длине сборки более 400 м — кабельный барабан (БА).
- Паспорт
На каждую кабельную сборку мы изготавливаем паспорт. В нём указаны:
- тип волокна;
- марка кабеля;
- длина сборки;
- типы разъёмов на сторонах А и Б;
- форма поставки (бухта или барабан);
- прямые и обратные потери по сторонам А и Б.
Паспорта и инструкция по монтажу высылаются на вашу электронную почту.
ПТМ-Телеком / связь
Пришлите проектные длины кабельных сборок.
Укажите типы разъёмов с обеих сторон, число волокон в кабеле, длины и количество кабельных сборок и условия их эксплуатации.
Исполнение и поставка
Две стороны.
Одна сборка.
Индивидуальные решения по требованию заказчика.
Сборки изготавливаются любыми длинами по согласованию с заказчиком. В маркировке КСО вместо «ххх» указывается длина кабельной сборки в метрах.
Суммарная длина кабеля на производство сборок в одном заказе — от 1 км. Если меньше, на производство сборок действует наценка за короткую длину, а на кабель от 500 м — наценка кабельного завода. Считаем метраж кабеля, а не число сборок.
Поставка — бухтой (Бу) или на кабельном барабане (БА) при длине более 400 м.
Бухты упаковываем в запаянные полиэтиленовые пакеты, укладываем на европалету и закрепляем стретч-плёнкой.
На пакет каждой сборки наносим наклейку с маркировкой: ХХХ — длина сборки в метрах, Бу — поставка в бухте. Инструкция по прокладке и монтажу высылается заказчику на электронную почту.
Малый вес КСО ОПС. Вес бухты КСО ОПС длиной 200 метров составляет 13 кг.
Обсудить сборкуРазъёмы стороны А и стороны Б
Число и тип оптических волокон
Длины и количество сборок
Условия эксплуатации и способ прокладки
Кабельная и аппаратная части
Примеры обозначения для заказа
КСО-ОПС-004Е04-4,0/0,4-нг(А)-HF-LP/LP-100-Бу
КСО-ОПС-004Е04-4,0/0,4-нг(А)-HF-LP/LC-500-БА
Сторона А
Вы спрашиваете — мы отвечаем.
Частые вопросы.
Можно ли отремонтировать повреждённую кабельную сборку?
Вы присылаете сборку; если резервные волокна исправны, мы ремонтируем её и возвращаем. При повреждении одного или двух рабочих волокон сохраняется возможность ремонта без заказа нового кабеля. Оплачиваются работа и транспорт.
Можно ли получить чертёж ответной части разъёма?
Да, чертёж ответной части разъёма для конструктора есть — даём по запросу.
