КСО ОПСODC
Кабельные сборки КСО ОПС с разъёмом ODC испытаны.

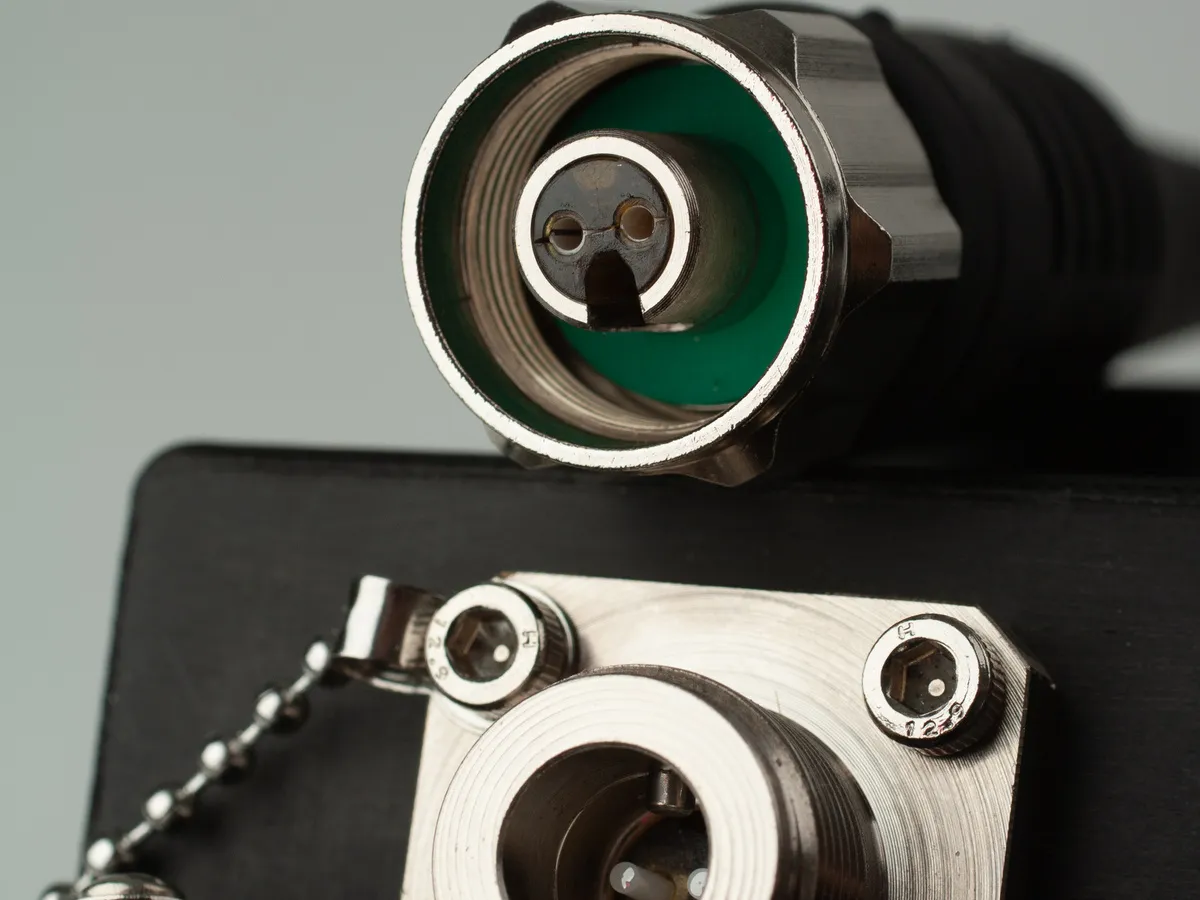

КЛЮЧРазъём / конструкция
Нержавеющая сталь.
Водонепроницаемый, пыленепроницаемый и устойчивый к коррозии корпус из нержавеющей стали.
Разъём рассчитан на частые соединения и разъединения.

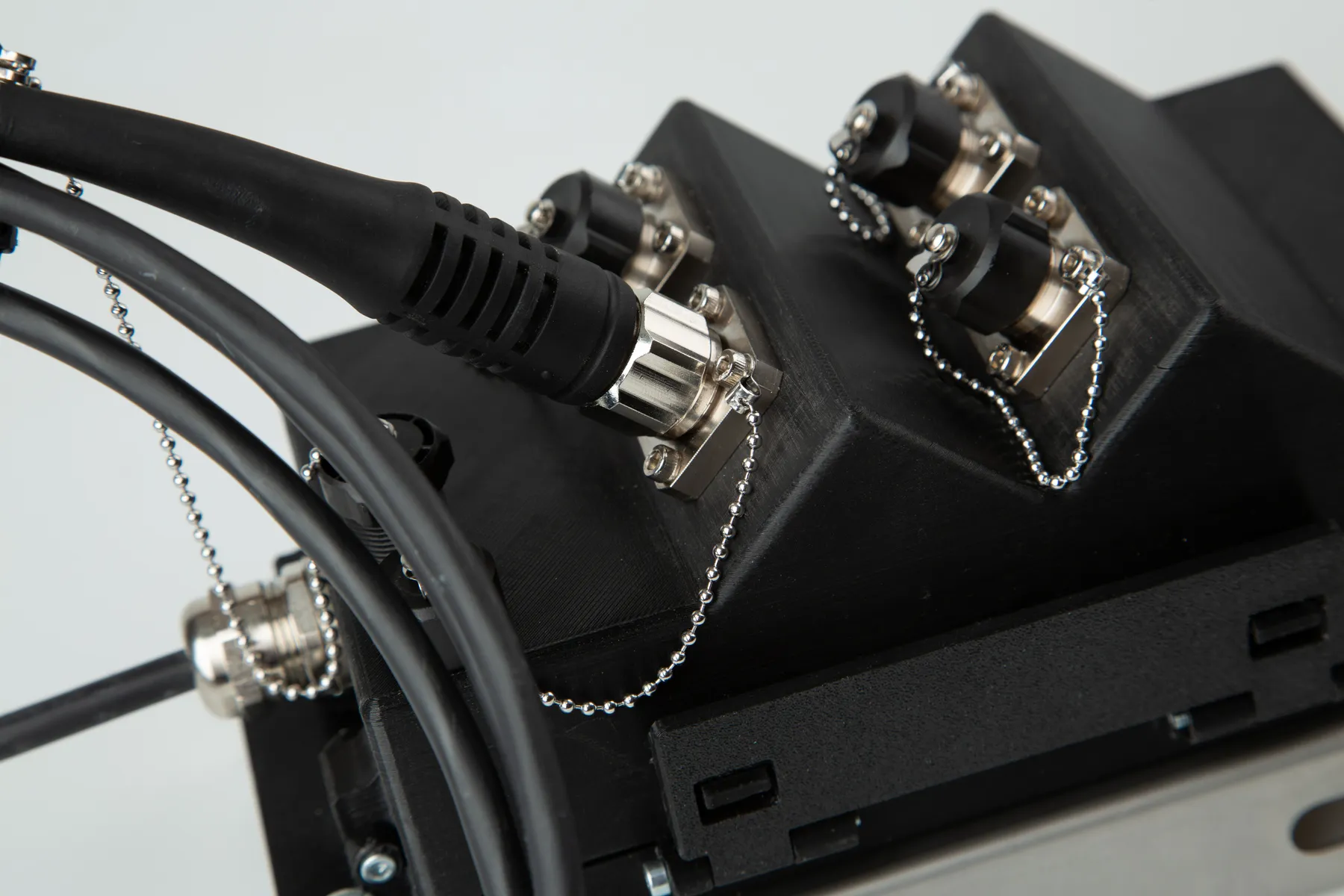

Вилка и розетка
Вилка или розетка по желанию заказчика.

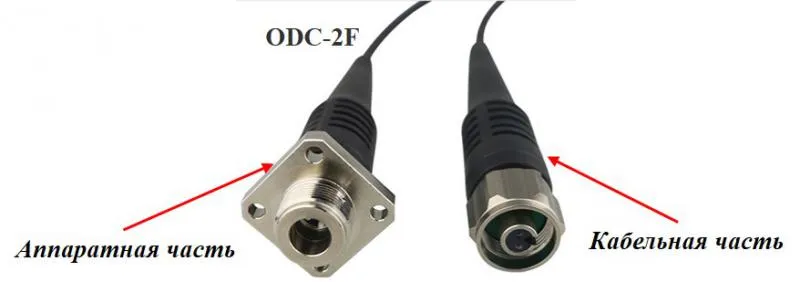

Фланец аппаратной части
Встроенная головка с квадратным или шестигранным фланцем для крепления к корпусу.

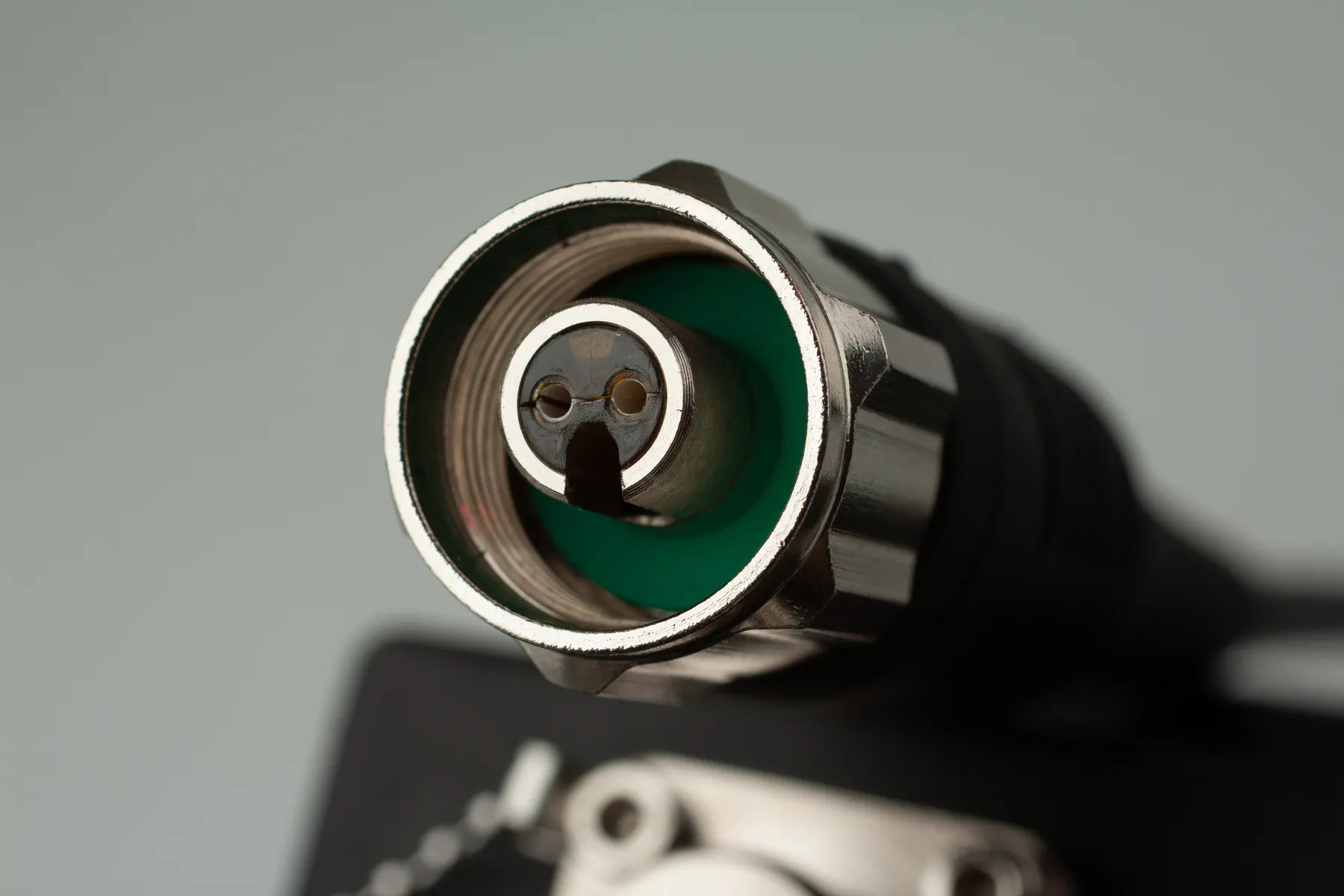

Оптические контакты
Компактная конструкция с
Стандартная керамическая ферула — 1,25 мм.
В четырёхволоконном ODC все четыре волокна рабочие.
Фиксация
Резьбовой механизм фиксации — у двухволоконного и четырёхволоконного ODC.
Условия применения
Наружная прокладка.
Основой КСО ОПС ODC служит 2- или
Оптический коннектор обеспечивает превосходную устойчивость к атмосферным воздействиям и позволяет использовать этот разъём в суровых погодных условиях, в условиях промышленной запылённости, в условиях горных выработок и т. д.
Сборка может применяться для оптической передачи данных в суровых климатических условиях — в шахтных выработках, на промышленных объектах, в FTTA (оптоволокно до антенны), на морских судах для бортовых систем связи.
Рабочая температура сборки — от −40 до +60 °C.
Монтаж и эксплуатация
Силами вашего персонала.
Монтаж
Простота монтажа и эксплуатации.
Кабельные сборки оптические КСО ОПС ODC с этими коннекторами могут быть установлены на объектах заказчика без специальной оснастки и инструментов.
Повышенная надёжность
Конструкция КСО ОПС ODC обеспечивает защиту от изгиба при установке и длительном использовании.
Развёртывание сети
Более быстрое развёртывание сети и установка персоналом заказчика без привлечения монтажных организаций.
Соединители
- Сторона сборки А
- ODC2 или ODC4, вилка или розетка.
- Сторона сборки Б
По требованию заказчика:
Кабель и условия работы
- Оптические волокна
- 2 или 4; в четырёхволоконном исполнении все волокна рабочие
- Диаметр кабеля
- 6,0 ± 0,1 мм
- Радиус изгиба кабеля
- Не менее 15 диаметров кабеля
- Материал оболочки кабеля
- Исполнение наружной оболочки кабеля определяет заказчик
- Степень защиты разъёма
- IP68
Только в состыкованном состоянии - Рабочая температура
- −40…+60 °C
- Температура хранения
- −60…+60 °C
- Прочность заделки кабеля, вилка
- Не менее 20 кгс
Оптические параметры
| Параметр | Одномодовый | Многомодовый |
|---|---|---|
| Вносимые потери на одно соединение, дБ, не более | 1,5 | 1,0 |
Обратные потери (RL), полировка UPC — не менее 50 дБ.
Изготовление
В России.
По вашему проекту.
Сборки производятся в России, длины по проекту заказчика.
Изготовление кабельных сборок КСО ОПС осуществляется в России. Мы не размещаем производство КСО ОПС в Китае.
100%
100% тестирование и паспортизация КСО ОПС ODC, изготовленных в заводских условиях.
Для проекта и согласования
Технический пакет.
Данные для выбора конкретного исполнения и подключения оборудования.
Укажите исполнение, длины и количество сборок для согласования заказа.
- IP и состояние соединения
- IP68 — только у состыкованного разъёма ODC. Для разъёма под защитным колпачком эта степень защиты не заявляется.
- Оптические потери
- Вносимые потери — не более 1,5 дБ для одномодового волокна и 1,0 дБ для многомодового на одно соединение вилки с розеткой. При разъёмах на обоих концах сборки соединений два; к их потерям добавляется затухание кабеля.
- Рабочие и резервные волокна
- ODC2F — два волокна, ODC4F — четыре; в четырёхволоконном исполнении все четыре волокна рабочие. Фиксация обоих исполнений — резьбовая.
- Аппаратная часть и размеры
- Чертёж аппаратной части разъёма для конструктора — по запросу.
- Измерения и паспорт
- Перед выдачей паспорта у каждой сборки измеряем прямые (вносимые) и обратные потери на разъёмах. В паспорт записываем тип волокна, марку кабеля, длину сборки, типы разъёмов на сторонах А и Б, форму поставки (бухта или барабан), прямые и обратные потери по сторонам А и Б.
- Почему без рефлектограммы
- На коротких одномодовых сборках длиной 100–350 м шумы на вводе сигнала в разъём практически скрывают рабочий участок от рефлектометра. Поэтому сборки паспортизуем по прямым и обратным потерям оптической мощности.
- Получение документов
- Паспорта и инструкция по монтажу направляются покупателю на электронную почту.
- Срок производства
- Срок производства, как правило, 3–5 недель. Точный срок указывается в коммерческом предложении.
- Гарантия
- Гарантийный срок определяется договором; как правило — 24 месяца с даты отгрузки (дата
ТОРГ-12 / УПД), при соблюдении правил эксплуатации, транспортирования и хранения.
Перед запросом поставки / КСО ОПС
Производство сборок КСО.
Сборки изготавливаются под заказ: вы задаёте набор проектных длин, типы разъёмов на сторонах А и Б, исполнение наружной оболочки кабеля, тип и число волокон — 2 или 4. Готовых сборок на складе нет.
- В России
- Изготовление кабельных сборок КСО ОПС осуществляется в России.
- От 1 км
- Суммарная длина кабеля на производство сборок в одном заказе — от 1 км. Если меньше, на производство сборок действует наценка за короткую длину, а на кабель от 500 м — наценка кабельного завода. Считаем метраж кабеля, а не число сборок.
- Срок производства, как правило, 3–5 недель
- Точный срок указывается в коммерческом предложении.
- 50 %
- Как правило, аванс. Оплата после поставки — только по договору.
с 9 до 18 по московскому времени, по будням
Ответ на запрос — не более одного-двух рабочих дней.
Москва, ул. Митинская, 43
Любая длина · 3–5 сборок · Бухта или барабан · Паспорт
- Любая длина
- Длина каждой сборки — по согласованию с заказчиком.
- 3–5 сборок
- При размещении заказа мы рекомендуем сформировать запас на эксплуатацию сверх проекта: при аварии на шахте сборку можно будет заменить сразу.
- Бухта или барабан
- Бухты — в запаянных полиэтиленовых пакетах на европалете, закреплены стретч-плёнкой. При длине сборки более 400 м — кабельный барабан (БА).
- Паспорт
На каждую кабельную сборку мы изготавливаем паспорт. В нём указаны:
- тип волокна;
- марка кабеля;
- длина сборки;
- типы разъёмов на сторонах А и Б;
- форма поставки (бухта или барабан);
- прямые и обратные потери по сторонам А и Б.
Паспорта и инструкция по монтажу высылаются на вашу электронную почту.
ПТМ-Телеком / связь
Пришлите проектные длины кабельных сборок.
Укажите типы разъёмов с обеих сторон, число волокон в кабеле, длины и количество кабельных сборок и условия их эксплуатации.
Исполнение и поставка
Согласуем
обе стороны.
Индивидуальные решения по требованию заказчика.
Длина каждой сборки — по согласованию с заказчиком. Суммарная длина кабеля на производство сборок в одном заказе — от 1 км. Если меньше, на производство сборок действует наценка за короткую длину, а на кабель от 500 м — наценка кабельного завода. Считаем метраж кабеля, а не число сборок.
Малый вес КСО ОПС. Вес бухты КСО ОПС длиной 200 метров составляет 13 кг.
Нужен разъём
2 или 4 оптических волокна. В четырёхволоконном ODC все четыре рабочие.
Разъёмы стороны А и стороны Б
Число и тип оптических волокон
Длины и количество сборок
Условия эксплуатации и способ прокладки
