Кабельные сборки оптические КСО-ОПС ЗАО «ПТМ-Телеком».
ПЕРЕД НАЧАЛОМ РАБОТ ПО МОНТАЖУ КСО ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ!
Инструкция обязательна для всех лиц и организаций, осуществляющих прокладку, монтаж и эксплуатацию КСО. Организации, осуществляющие монтаж КСО, должны иметь соответствующие навыки работы с волоконно-оптическими кабелями связи.
Для каких сборок

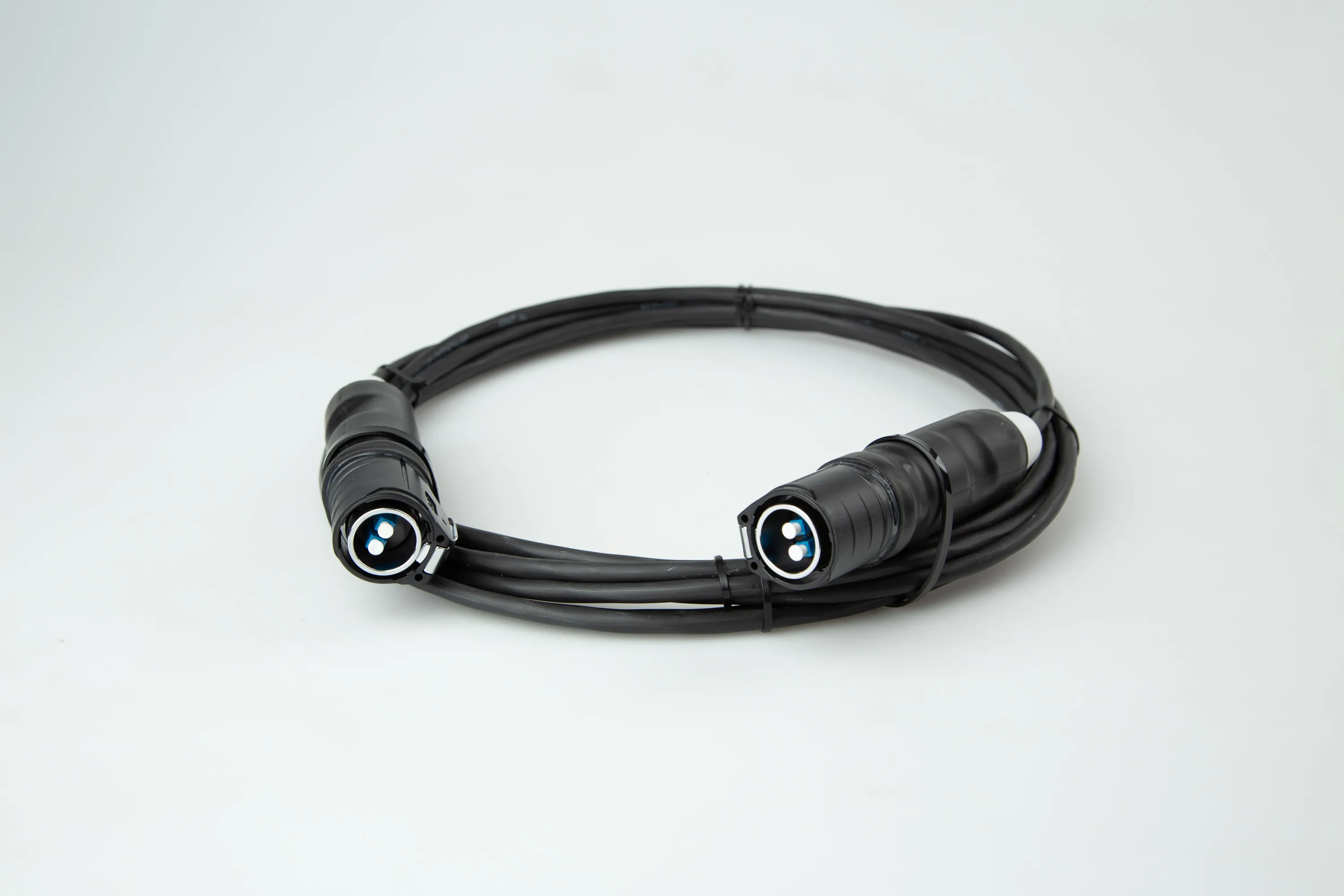

КСО-ОПС-004Е04-4,0/0,4-нг(А)-HF-LP/LP-XXX-Бу.КСО-ОПС-004Е04-4,0/0,4-нг(А)-HF-LP/LC-XXX-Бу.КСО-ОПС-004Е04-4,0/0,4-нг(А)-HF-LC/LC-XXX-Бу.
XXX — длина сборки в метрах.
Назначение
КСО предназначены для оперативного развёртывания волоконно-оптических линий в составе мобильных систем связи различного назначения, а также внутри объекта, для соединения оборудования.
Условия прокладки
Кабельную часть КСО можно прокладывать:
- в грунт;
- по мостам и эстакадам;
- в кабельной канализации;
- в коллекторах;
- в тоннелях;
- в траншеях;
- в лотках;
- в специальных трубах;
- внутри зданий и сооружений при опасности повреждения грызунами.
Характеристики
| Параметр | Значение |
|---|---|
| Количество оптических волокон в кабеле | 4 |
| Стойкость кабеля к статическим растягивающим усилиям | 4,0 кН |
| Стойкость кабеля к раздавливающим усилиям | 0,4 кН/см |
| Стойкость кабеля к ударным воздействиям | 30 Дж |
| Сопротивление изоляции наружной оболочки по цепи «броня — земля (вода)» | 4000 МОм·км |
| Допустимая температура эксплуатации КСО | От −40 до +60 °C |
| Наружный диаметр кабеля | 6,0 ± 0,1 мм |
| Допустимый радиус изгиба кабеля | Не менее 15 диаметров кабеля |
Размотка и прокладка бухты
Разматывайте бухту на месте монтажа КСО. Для размотки используйте устройство для размотки бухт УРБ.
Без предварительного прогрева допускается разматывать и прокладывать КСО при температуре воздуха не ниже −30 °C.
Перед размоткой:
- Осмотрите внешний вид КСО на отсутствие дефектов.
- Проверьте отсутствие повреждений полиэтиленовой оболочки кабеля.
- Проверьте целостность разъёмов
LP-24 и коннекторов LC. - Защитите разъёмы на концах кабельной части КСО от возможных механических повреждений.
При размотке и укладке:
- Размотайте кабельную часть бухты на всю длину.
- Уложите КСО на кабельные консоли и/или лотки.
- По возможности закрепите кабельными стяжками.
Прокладка в шахтах
Кабели связи и сигнализации прокладывайте на стороне выработки, свободной от силовых кабелей. Если это невозможно, расстояние до силовых кабелей должно быть не менее 0,2 м.
Механические воздействия при прокладке
- Не превышайте допустимую растягивающую нагрузку.
- Не допускайте резкого изменения растягивающей нагрузки.
- Не допускайте перегибов с радиусом меньше допустимого.
- Не допускайте осевого кручения свыше 360° на длине до 4 м.
- Не превышайте допустимую раздавливающую нагрузку.
Подключение
Подключение разъёма LP-24
- Шаг 1 из 12
Нажмите пальцем на рычажок с надписью «PUSH».
- Шаг 2 из 12
Снимите защитную крышку с разъёма кабельной части.
- Шаг 3 из 12
Снимите защитные колпачки с торцов ферул.

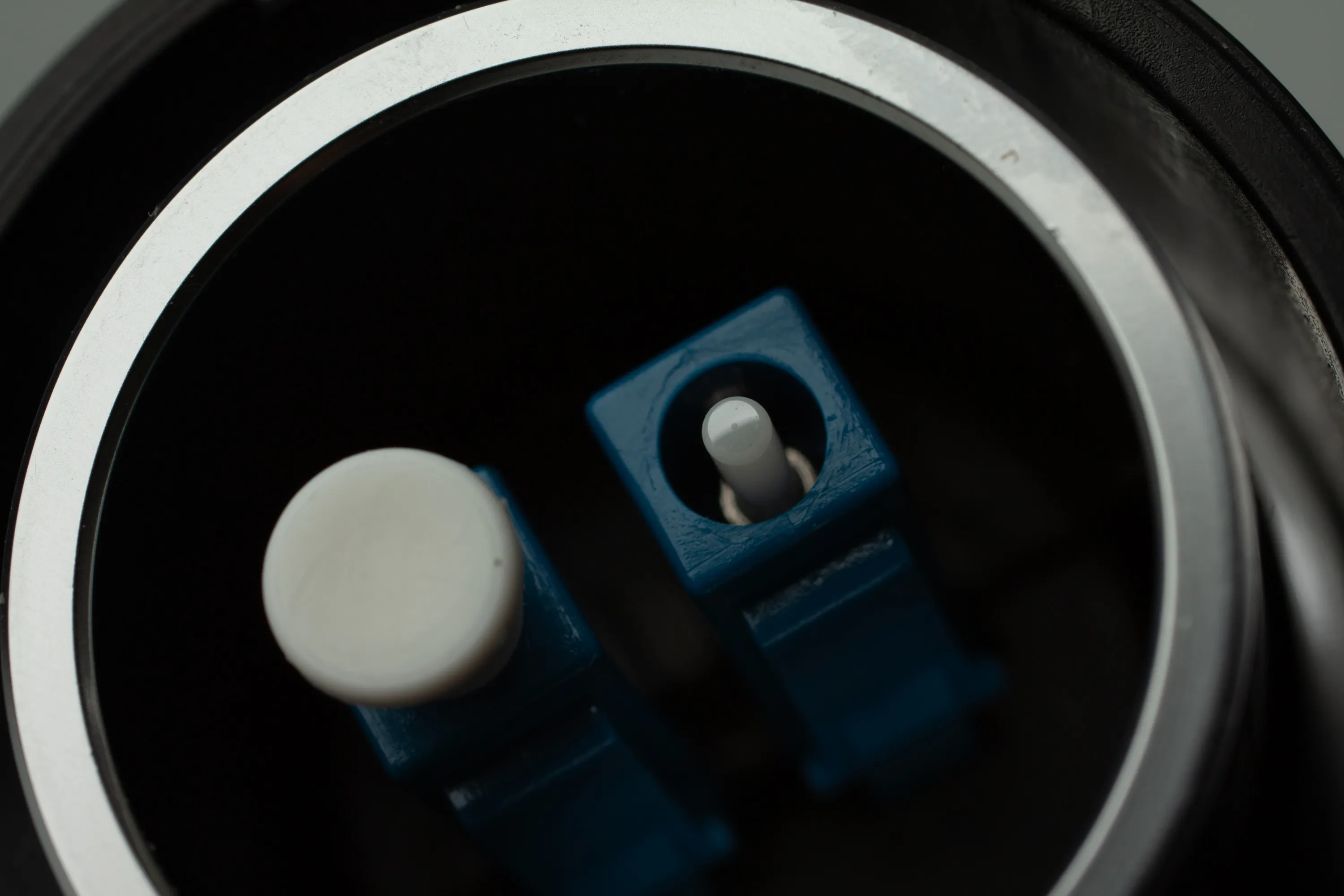

Торец LP-24: защитный колпачок и открытый торец ферулы. - Шаг 4 из 12
Осмотрите торцы ферул: на них не должно быть видимых загрязнений.
- Шаг 5 из 12
Если заметны загрязнения, аккуратно протрите торцы ферул безворсовой спиртовой салфеткой.
Салфетка в комплект поставки не входит.
Подключение
- Шаг 6 из 12
Снимите защитную крышку с аппаратной части разъёма.
- Шаг 7 из 12
Удалите защитные колпачки ферул аппаратной части.
- Шаг 8 из 12
Поднесите разъём кабельной части к ответной аппаратной части.
- Шаг 9 из 12
Нажмите пальцем на рычажок с надписью «PUSH».
- Шаг 10 из 12
Вставьте разъём
LP-24 в аппаратную часть. - Шаг 11 из 12
Аккуратно надвигайте разъём
LP-24 с кабелем на ответную аппаратную часть, пока «язычок» рычажка «PUSH» не зафиксируется в её корпусе. - Шаг 12 из 12
Перед началом эксплуатации убедитесь в надёжности соединения корпуса разъёма
LP-24 кабельной части с корпусом ответной аппаратной части.
Утилизация
Обращение, размещение, хранение, переработка и захоронение КСО, выведенных из эксплуатации и потерявших свои эксплуатационные свойства, производятся в соответствии с Федеральным законом от 24.06.1998 №
