Серия 622 (570х805)

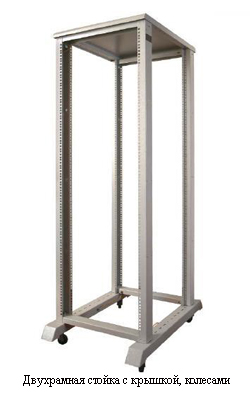

Напольная 19″ монтажная одно\двухрамная стойка, высотой
Описание
Стойки предназначены для монтажа 19″ телекоммуникационного оборудования.
Конструкция. Стойка обладает повышенной прочностью за счёт сварных рам, обеспечивающих высокую жёсткость и несущую способность. Установка второй 19″ монтажной рамы позволяет, помимо стандартного 19″ оборудования и консольных полок, устанавливать полки с
Опоры и колёса. Поворотные колёса предназначены для удобства транспортировки стойки. Только для перемещения ненагруженной стойки. Винтовые опоры предназначены для компенсации неровностей пола. Установка опор исключает установку колёс и наоборот.
Заземление. Наличие заземляющих элементов на всех металлических частях стойки. Возможность соединения комплектом заземления (жёлто-зелёный провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрены точки подключения общего заземления стойки.
Допустимая распределённая нагрузка на однорамную стойку — 250 кг, на двухрамную стойку — 650 кг.
Цвет RAL 7035 (светло-серый)
Поставка в разобранном виде.
Спецификация
Характеристики стоек
| Обозначение | Этажность U(1.75″) 19″ стандарт | Габариты стойки, мм | Массакг | ||
|---|---|---|---|---|---|
| Ширина | Глубина | Высота | |||
| 622-12U | 12 | 570 | 805 | 693 | 11,8 |
| 622-15U | 15 | 570 | 805 | 826 | 12,5 |
| 622-18U | 18 | 570 | 805 | 960 | 13,5 |
| 622-24U | 24 | 570 | 805 | 1226 | 15,0 |
| 622-33U | 33 | 570 | 805 | 1627 | 17,0 |
| 622-37U | 37 | 570 | 805 | 1805 | 17,8 |
| 622-40U | 40 | 570 | 805 | 1936 | 18,0 |
| 622-42U | 42 | 570 | 805 | 2026 | 18,5 |
| 622-44U | 44 | 570 | 805 | 2115 | 19,0 |
| 622-45U | 45 | 570 | 805 | 2160 | 19,5 |
| 622-47U | 47 | 570 | 805 | 2248 | 20,0 |
| 622-53U | 53 | 570 | 805 | 2513 | 21,0 |
622-12U
- Этажность U(1.75″) 19″ стандарт
- 12
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 693
- Масса · кг
- 11,8
622-15U
- Этажность U(1.75″) 19″ стандарт
- 15
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 826
- Масса · кг
- 12,5
622-18U
- Этажность U(1.75″) 19″ стандарт
- 18
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 960
- Масса · кг
- 13,5
622-24U
- Этажность U(1.75″) 19″ стандарт
- 24
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 1226
- Масса · кг
- 15,0
622-33U
- Этажность U(1.75″) 19″ стандарт
- 33
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 1627
- Масса · кг
- 17,0
622-37U
- Этажность U(1.75″) 19″ стандарт
- 37
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 1805
- Масса · кг
- 17,8
622-40U
- Этажность U(1.75″) 19″ стандарт
- 40
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 1936
- Масса · кг
- 18,0
622-42U
- Этажность U(1.75″) 19″ стандарт
- 42
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 2026
- Масса · кг
- 18,5
622-44U
- Этажность U(1.75″) 19″ стандарт
- 44
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 2115
- Масса · кг
- 19,0
622-45U
- Этажность U(1.75″) 19″ стандарт
- 45
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 2160
- Масса · кг
- 19,5
622-47U
- Этажность U(1.75″) 19″ стандарт
- 47
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 2248
- Масса · кг
- 20,0
622-53U
- Этажность U(1.75″) 19″ стандарт
- 53
- Габариты стойки, мм · Ширина
- 570
- Габариты стойки, мм · Глубина
- 805
- Габариты стойки, мм · Высота
- 2513
- Масса · кг
- 21,0
Комплектация
Базовая комплектация
- Рама 19″
- 1 шт.
- Опора
- 2 шт.
Дополнительная комплектация
| Дополнительная рама | 1 шт. | |
|---|---|---|
| Крыша | 1 шт. | |
| Комплект заземления | Арт.111\54-02 | 1 комплект |
| Опора винтовая | Арт.111\51 | 1 комплект |
| Колёса | Арт.111\52 | 1 комплект |
Таблица для заказа дополнительных рам и крышек
| Номер для заказа | Этажность U(1.75″) | Обозначение |
|---|---|---|
| 622\01-12 | 12 | Дополнительная рама 19″ |
| 622\01-15 | 15 | Дополнительная рама 19″ |
| 622\01-18 | 18 | Дополнительная рама 19″ |
| 622\01-24 | 24 | Дополнительная рама 19″ |
| 622\01-33 | 33 | Дополнительная рама 19″ |
| 622\01-37 | 37 | Дополнительная рама 19″ |
| 622\01-40 | 40 | Дополнительная рама 19″ |
| 622\01-42 | 42 | Дополнительная рама 19″ |
| 622\01-44 | 44 | Дополнительная рама 19″ |
| 622\01-47 | 47 | Дополнительная рама 19″ |
| 622\01-53 | 53 | Дополнительная рама 19″ |
| 622\01-54 | 54 | Дополнительная рама 19″ |
| 622\02 | Крышка для двух рам (для придания жёсткости конструкции) | |
| 622\02 | Крышка для одной рамы (декоративные функции) |
