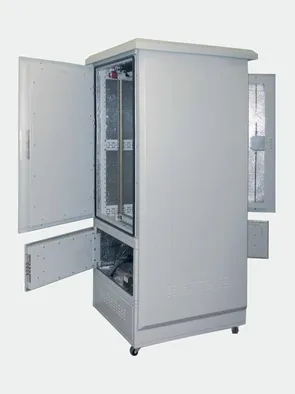

Шкаф-термобокс Серия 650-27U (800х1000)

Конструкция шкафа-термобокса модульная. Шкаф состоит из разборных модулей (отсеков), которые соединяются между собой. Шкаф выполнен в анти­вандальном исполнении, все узлы изготовлены из стали толщиной 2 мм., с дополнительными рёбрами жёсткости. Крепление отсеков между собой производится изнутри. Конфигурация (состав) шкафа определяется заказчиком.

Цоколь (кабельный отсёк) предназначен для установки шкафа-термобокса на фундамент, ввода и укладки запаса кабеля. Доступ к внутреннему пространству цоколя в процессе монтажа и обслуживания осуществляется за счёт съёмных заглушек.

Отсёк электрооборудования. В данном отсеке может размещаться оборудование электропитания, вводно-распредели­тельный модуль (ВРМ) с установленными автоматами защиты, устройством защитного отключения (УЗО), источники бесперебойного питания и т. д. Крепление аппаратуры внутри отсека выполняется на направляющих 19″ стандарта. Возможна поставка направляющих стандарта 23″ или МЕР. Глубина установки направляющих в отсеке регулируется. Для размещения АКБ предусмотрено оборудование отека полкой(поддоном). При отсутствии отдельного отсека электрооборудование размещается в телекоммуни­кационном отсеке.

Отсёк Телекоммуни­кационный предназначен для размещения пассивного и активного телекоммуни­кационного оборудования, а также любой другой аппаратуры. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19″ (возможна установка монтажных направляющих стандарта МЕР или 23″).

Отсёк Кроссовый предназначен для размещения кроссовых плинтов KRONE или аналогичных, LSA+ или LSA PROFIL, для концевой заделки, соединения, переключения и контроля комбинаций кабелей связи различного типа.

Двери. Каждый отсёк шкафа оборудован отдельной дверью. Двери сейфового исполнения, усиленные, со скрытыми петлями, снабжены замком трёхточечного запирания класса защиты 4 — ГОСТ 5089-2003., с индивидуальным ключом.

Внешние стенки шкафа. обеспечивают шкафу дополнительную анти­вандальность. Конструкция стенок обеспечивает необходимое для нормальной работы систем кондиционирования, воздушное пространство. Крепление стенок осуществляется изнутри шкафа.

Крыша шкафа выполнена с отливами по четырём сторонам для защиты от атмосферных осадков. Крепление крыши изнутри шкафа.

Конструктивные особенности.

• Серия 650-27U . Шкаф поставляется с цоколем (ШхВхГ) 800х300х1000 мм. Отсёк электрооборудования (ШхВхГ) 800х410х1000 мм, рабочая высота 6U, монтируется на цоколе, выполнен с двухсторонним доступом. Телекоммуни­кационный и кроссовый отсеки представляет собой единый модуль (ШхВхГ) 800х1320х1000 мм, устанавливаемый на отсеке электрооборудования, разделённый съёмной вертикальной панелью на два изолированных отсека. Телекоммуни­кационный отсёк комплектуется одной парой направляющих (27U) под фронтальное крепление оборудования, максимальной глубиной 600 мм. Кроссовый отсёк полезной глубиной 225 мм рассчитан на размещение 250 плинтов типа KRONE (на 2500 пар). Доступ в отсеки с противоположных сторон шкафа. Каждый отсёк оборудован отдельной дверью, замком с индивидуальным ключом.

Вентиляция и контроль климата. Для защиты от температурных колебаний внутренняя поверхность шкафа обшита термоизоляционным материалом. В телекоммуни­кационном отсеке предусмотрена установка систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления.

Кабельные вводы. Ввод кабеля в отсёк электрооборудования, телекоммуни­кационный и кроссовый осуществляется из цоколя. Кабельные вводы герметичны, комплектуются сальниками или гермовводами с установочными размерами по согласованию с заказчиком.

В шкафу 650 предусмотрен ввод электропитания с ВЛ (воздушной линии) в телекоммуни­кационный отсёк через крышку шкафа.

Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Предусмотрена возможность соединения комплектом заземления (жёлто-зелёный провод, сечением S=4) всех токопроводящих деталей конструкции. В основании цоколя предусмотрена точка подключения внешнего заземления шкафа.

Крепление к фундаменту. В цоколе предусмотрены точки крепления к фундаменту под анкерные болты.

Исполнение. Класс защиты — IP 54 (в соответствии с ГОСТ 14254-96).

Покрытие шкафа. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Условия эксплуатации. В диапазоне температур окружающей среды (−40…+45°С).

Характе­ристики шкафа

• серия — 650
• условная этажность — 27U
• габариты шкафа (без внешних стенок) (ШхВхГ) — 800х2030х1000 мм
• габариты шкафа (по крыше с установленным холодильником) (ШхВхГ) — 1030х2096х1135 мм
• масса (без доп. комплекта) — не более 460,0 кг
• установка холодильника — на боковой стенке

Базовая комплектация

Цоколь

1 шт.

Отсёк электрооборудования (ОЭ)

1 шт.

Направляющая

2 шт. (6U-19″)

Полка акку­муляторная (поддон)

1 шт.

Шина заземления медная (L=200)

1 шт.

Отсёк телекоммуни­кационный (ОТ)

1 шт.

Направляющая

2 шт. (19″)

Блок 4-х вентиляторный с электронным терморегуляторным блоком

1 шт.

Шина заземления медная (L=200)

1 шт.

Отсёк кроссовый (ОК)

1 шт.

Хомут под плинты max размещение

2500 пар

Стенка внешняя

2 шт.

Крыша с отливами, с установочным местом под электроввод («Гусак»)

1 шт.

Комплект заземления

1 компл.
