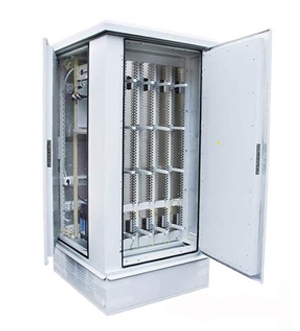

Шкаф-термобокс Серия 650\1-37U (1100х1000)

Конструкция шкафа-термобокса модульная. Шкаф состоит из разборных модулей (отсеков), которые соединяются между собой. Шкаф выполнен в анти­вандальном исполнении, все узлы изготовлены из стали толщиной 2 мм., с дополнительными рёбрами жёсткости. Крепление отсеков между собой производится изнутри. Конфигурация (состав) шкафа определяется заказчиком.

Цоколь (кабельный отсёк) предназначен для установки шкафа на фундамент, ввода и укладки запаса кабеля. Доступ к внутреннему пространству цоколя в процессе монтажа и обслуживания осуществляется за счёт съёмных заглушек.

Отсёк Телекоммуни­кационный предназначен для размещения пассивного и активного телекоммуни­кационного оборудования, а также любой другой аппаратуры. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19″ (возможна установка монтажных направляющих стандарта МЕР или 23″).

Отсёк Кроссовый предназначен для размещения кроссовых плинтов KRONE или аналогичных, LSA+ или LSA PROFIL, для концевой заделки, соединения, переключения и контроля комбинаций кабелей связи различного типа.

Двери. Каждый отсёк шкафа оборудован отдельной дверью. Двери сейфового исполнения, усиленные, со скрытыми петлями, снабжены замком трёхточечного запирания класса защиты 4 — ГОСТ 5089-2003., с индивидуальным ключом.

Внешние стенки шкафа. обеспечивают шкафу дополнительную анти­вандальность. Конструкция стенок обеспечивает необходимое для нормальной работы систем кондиционирования, воздушное пространство. Крепление стенок осуществляется изнутри шкафа.

Крыша шкафа выполнена с отливами по четырём сторонам для защиты от атмосферных осадков. Крепление крыши изнутри шкафа.

Конструктивные особенности.

• Серия 650\1-37U . Шкаф поставляется с цоколем (ШхВхГ) 1100х300х1000 мм на который монтируется телекоммуни­кационный и кроссовый отсеки. Отдельного отсека под размещение электрооборудования не предусмотрено. Телекоммуни­кационный отсёк (ШхВхГ) 800х1765х1000 мм выполнен с двухсторонним доступом, оснащён двумя парами монтажных направляющих (37U) под крепление оборудования максимальной глубиной 830 мм. Кроссовый отсёк полезной глубиной 200 мм рассчитан на размещение 300 плинтов типа KRONE (на 3000 пар); доступ в отсёк через отдельную дверь с боковой стороны шкафа.

Вентиляция и контроль климата. Для защиты от температурных колебаний внутренняя поверхность шкафа обшита термоизоляционным материалом. В телекоммуни­кационном отсеке предусмотрена установка систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления. Для шкафа 650/2 предусмотрен отдельный отсёк под систему кондиционирования — отсёк теплообменника.

Кабельные вводы. Ввод кабеля в отсёк электрооборудования, телекоммуни­кационный и кроссовый осуществляется из цоколя. Кабельные вводы герметичны, комплектуются сальниками или гермовводами с установочными размерами по согласованию с заказчиком.

В шкафу 650\1-37U в стенке между кроссовым отсеком и отсеком телекоммуни­кационного оборудования предусмотрены щеточные кабельные вводы. Кроме этого предусмотрен ввод электропитания с ВЛ (воздушной линии) в телекоммуни­кационный отсёк через крышку шкафа.

Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Предусмотрена возможность соединения комплектом заземления (жёлто-зелёный провод, сечением S=4) всех токопроводящих деталей конструкции. В основании цоколя предусмотрена точка подключения внешнего заземления шкафа.

Крепление к фундаменту. В цоколе предусмотрены точки крепления к фундаменту под анкерные болты.

Исполнение. Класс защиты — IP 54 (в соответствии с ГОСТ 14254-96).

Покрытие шкафа. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Условия эксплуатации. В диапазоне температур окружающей среды (−40…+45°С).

Характе­ристики шкафа

• серия — 650\1
• условная этажность — 37U
• габариты шкафа (без внешних стенок) (ШхВхГ) — 1100х2070х1000 мм
• габариты шкафа (по крыше с установленным холодильником) (ШхВхГ) — 1270х2130х1135 мм
• масса (без доп. комплекта) — не более 350,0 кг
• установка холодильника — на боковой стенке

Базовая комплектация

Цоколь

1 шт.

Отсёк телекоммуни­кационный (ОТ)

1 шт.

Направляющая

4 шт.(19″)

Блок 4-х вентиляторный с электронным терморегуляторным блоком

1 шт.

Шина заземления медная (L=200)

оговаривается при заказе

Отсёк кроссовый (ОК)

1 шт.

Хомут под плинты max размещение

3000 пар

Стенка внешняя

1 шт.

Крыша с отливами, с установочным местом под электроввод («Гусак»)

1 шт.

Комплект заземления

1 компл.
