Шкаф-термобокс Серия 650\22-48U

Конструкция шкафа-термобокса. Внешние стенки и дверь шкафа выполнены по технологии «сэндвич-панелей» — наружный и внутренний стальные листы, между ними- теплоизолятор.

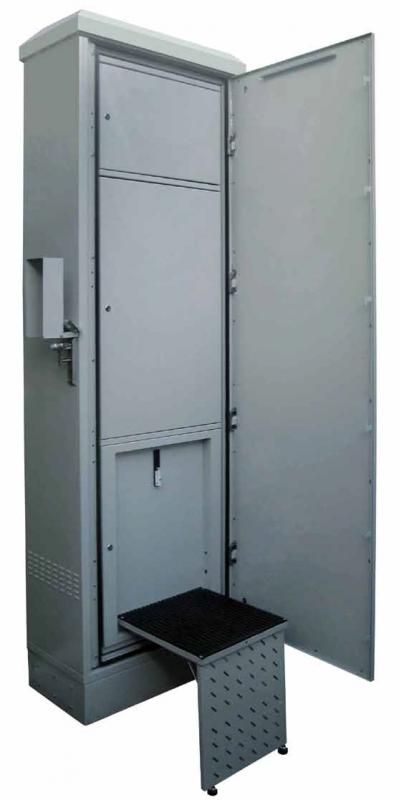

Шкаф оснащён внутренней дверью с откидной панелью — для защиты от атмосферных осадков во время проведения работ. Для удобства обслуживания оборудования, установленного в верхней части шкафа (от 46U), предусмотрена откидная ступенька с регулируемыми по высоте опорами (ножками).

Все элементы корпуса выполнены с уплотнением, предохраняющим корпус от потери тепла и обеспечивающие защиту от попадания воды во внутренний объём.

Ввод кабеля в шкаф предусмотрен снизу (из цоколя) через герметичные кабельные зажимы в основании.

Конструктивные особенности

• Серия 650\22-48U Для установки на фундаменте шкаф комплектуется цоколем высотой 150 мм. Шкаф на всю высоту (2137,5 мм) оснащён 2-мя парами монтажных направляющих под оборудование стандарта 23″. Для установки оборудования стандарта 19″ или МЕР (21″) дополнительно поставляются переходные планки. Максимальный размер устанавливаемого оборудования по глубине — 350 мм, в нижней части (16U) — 290 мм. Организован раздельный доступ к установленному оборудованию за счёт внутренних дверей (8U+20U+8U). В нижней части шкафа расположены 2 усиленные полки (нагрузкой Р=150 кг, 8U+8U).

Вентиляция и контроль климата. В шкафах предусмотрена установка систем охлаждения, вентиляции и обогрева, а также необходимых для управления тепловым режимом шкафа датчиков, термостатов, органов управления.

Кабельные вводы. Ввод кабеля в шкаф предусмотрен снизу (из цоколя), по боковым сторонам, через герметичные кабельные зажимы в основании. Расположение, количество и размер кабельных вводов согласовывается при заказе.

Заземление. Элементы корпуса заземлены между собой гибкими заземляющими переходниками (жёлто-зелёный провод ПВ-4), имеется место (втулка М8) для подключения общей шины заземления.

Исполнение. Класс защиты — IP 54 (в соответствии с ГОСТ 14254-96).

Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).

Условия эксплуатации. В диапазоне температур окружающей среды (−40…+45°С).

Характе­ристики шкафа

• серия — 650\22
• условная этажность — 48U
• габариты шкафа (без крыши) (ШхВхГ) — 800х2405х470 мм
• габариты шкафа (с крышей) (ШхВхГ) — 826х2490х582 мм
• масса (без доп. комплекта) — не более 260,0 кг

Базовая комплектация

Цоколь

1 шт.

Корпус шкафа (общий отсёк)

1 шт.

Рама вертикальная (конструкция с боковыми стенками, утеплителем и облицовочной панелью)

1 шт.

Стенка задняя (с утеплителем и облицовочной панелью)

1 шт.

Дверь внешняя (с утеплителем и облицовочной панелью)

1 шт.

Навес для защиты от атмосферных осадков

1 шт.

Дверца внутренняя (с утеплителем, облицовочной панелью)

3 шт. (8U,20U, 16U)

Основание (с утеплителем и облицовочной панелью)

1 шт.

Рама верхняя (с утеплителем и облицовочной панелью)

1 шт.

Направляющая

4 шт. 48U (23″)

Планка переходная с 23″ на 19″ (для фронтального крепления оборудования)

6 шт.

Органайзер (кабельный держатель)

16 шт.

Полка усиленная

2 шт (23″)

Крыша (с отливами)

1 шт.

Короб для холодильника

1 шт.

Комплект заземления

1 компл.
