Шкаф-термобокс Серия 650\20-27U (800x470)

Конструкция шкафа-термобокса модульная. Шкаф состоит из разборных модулей (отсеков), которые соединяются между собой. Шкаф выполнен в анти­вандальном исполнении, все узлы изготовлены из стали толщиной 2 мм., с дополнительными рёбрами жёсткости. Крепление отсеков между собой производится изнутри. Конфигурация (состав) шкафа определяется заказчиком.

Цоколь предназначен для установки шкафа на фундамент, ввода кабеля, укладки запаса кабеля. Доступ к внутреннему пространству цоколя в процессе монтажа и обслуживания осуществляется за счёт съёмных заглушек.

Шкаф состоит из 2-х отсеков, соединённых между собой.

Отсёк Телекоммуни­кационный предназначен для размещения пассивного и активного телекоммуни­кационного оборудования, а также любой другой аппаратуры. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19″, максимальный размер устанавливаемого оборудования по глубине — 350 мм.

Отсёк Кроссовый предназначен для размещения кроссовых плинтов KRONE или аналогичных, LSA+ или LSA PROFIL (общей ёмкостью 1620 пар), для концевой заделки, соединения, переключения и контроля комбинаций кабелей связи различного типа. По согласованию с заказчиком отсёк может быть переоборудован под размещение акку­муляторных батарей.

Двери. Каждый отсёк шкафа оборудован отдельной дверью. Двери сейфового исполнения, усиленные, со скрытыми петлями, снабжены замком трёхточечного запирания класса защиты 4 — ГОСТ 5089-2003., с индивидуальным ключом.

Внешние стенки шкафа. обеспечивают шкафу дополнительную анти­вандальность. Конструкция стенок обеспечивает необходимое для нормальной работы систем кондиционирования, воздушное пространство. Крепление стенок осуществляется изнутри шкафа.

Крыша шкафа выполнена с отливами по четырём сторонам для защиты от атмосферных осадков. Крепление крыши изнутри шкафа.

Вентиляция и контроль климата. Для защиты от температурных колебаний внутренняя поверхность шкафа обшита термоизоляционным материалом. В шкафу предусмотрена установка систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления.

Кабельные вводы. Ввод кабеля в отсёк электрооборудования, телекоммуни­кационный и кроссовый осуществляется из цоколя. Кабельные вводы герметичны, комплектуются сальниками или гермовводами с установочными размерами по согласованию с заказчиком.

В шкафу 650\20 (650\21) имеется «люк» для аварийного ввода питания.

Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Предусмотрена возможность соединения комплектом заземления (жёлто-зелёный провод, сечением S=4) всех токопроводящих деталей конструкции. В основании цоколя предусмотрена точка подключения внешнего заземления шкафа.

Крепление к фундаменту. В цоколе предусмотрены точки крепления к фундаменту под анкерные болты.

Исполнение. Класс защиты — IP 54 (в соответствии с ГОСТ 14254-96).

Покрытие шкафа. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Условия эксплуатации. В диапазоне температур окружающей среды (−40…+45°С).

Характе­ристики шкафа

• серия — 650\20, 650\21
• условная этажность — 27U
• габариты шкафа (без внешних стенок) (ШхВхГ) — 800х2210х470 мм
• габариты шкафа (по крыше с установленным холодильником) (ШхВхГ) — 912х2270х582 мм
• масса (без доп. комплекта) — не более 256,0 кг
• 650\20 — без холодильника

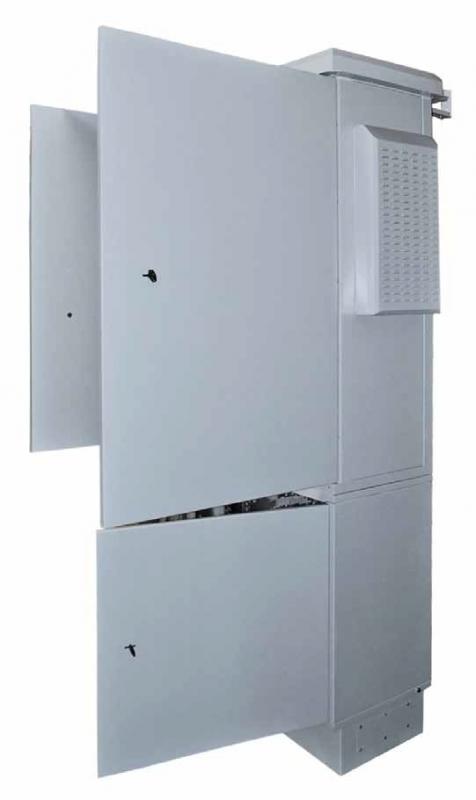

• 650\21 установка холодильника — на боковой стенке

Базовая комплектация

Цоколь

1 шт.

Отсёк телекоммуни­кационный (ОТ)

1 шт.

Откидная панель (навес для защиты от атмосферных осадков)

доп. комплектация

Направляющая

4 шт. (19″)

Блок 4-х вентиляторный с электронным терморегуляторным блоком

доп. комплектация

Отсёк кроссовый (ОК)

1 шт.

Хомут под плинты max размещение

1620 пар

Крыша с отливами, с установочным местом под электроввод («Гусак»)

1 шт.

Комплект заземления

1 компл.
