Шкаф-термобокс Серия 650\2-42U (1900x800)

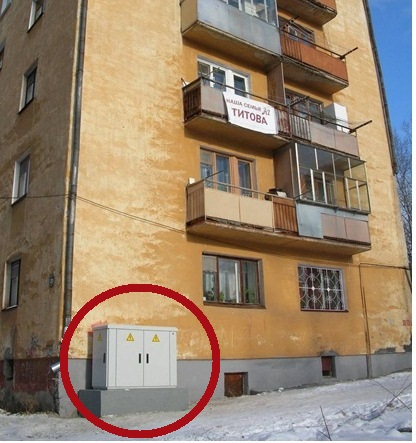

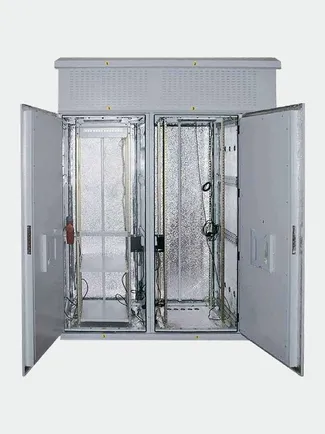

Конструкция шкафа-термобокса модульная. Шкаф состоит из разборных модулей (отсеков), которые соединяются между собой. Шкаф выполнен в анти­вандальном исполнении, все узлы изготовлены из стали толщиной 2 мм., с дополнительными рёбрами жёсткости. Крепление отсеков между собой производится изнутри. Конфигурация (состав) шкафа определяется заказчиком.

Цоколь (кабельный отсёк) предназначен для установки шкафа на фундамент, ввода кабеля, укладки запаса кабеля. Доступ к внутреннему пространству цоколя в процессе монтажа и обслуживания осуществляется за счёт съёмных заглушек.

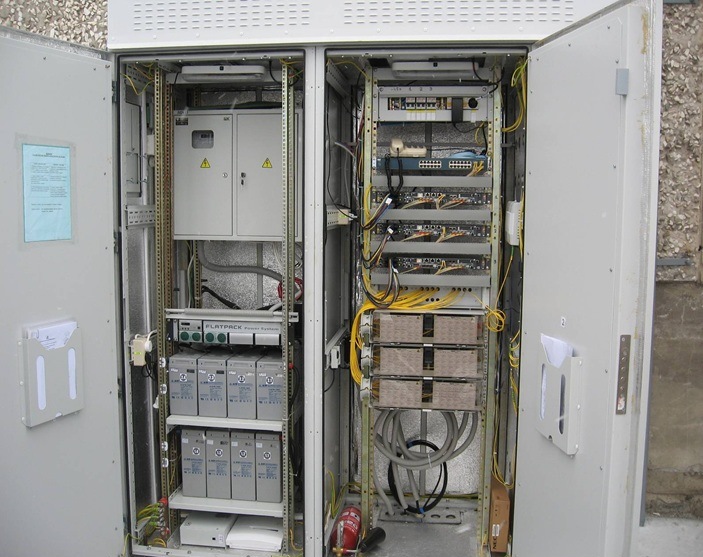

Отсёк электрооборудования. В данном отсеке может размещаться оборудование электропитания, вводно-распредели­тельный модуль (ВРМ) с установленными автоматами защиты, устройством защитного отключения (УЗО), источники бесперебойного питания и т. д. Крепление аппаратуры внутри отсека выполняется на направляющих 19″ стандарта. Возможна поставка направляющих стандарта 23″ или МЕР. Глубина установки направляющих в отсеке регулируется. Для размещения АКБ предусмотрено оборудование отека полкой(поддоном). При отсутствии отдельного отсека электрооборудование размещается в телекоммуни­кационном отсеке.

Отсёк Телекоммуни­кационный предназначен для размещения пассивного и активного телекоммуни­кационного оборудования, а также любой другой аппаратуры. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19″ (возможна установка монтажных направляющих стандарта МЕР или 23″).

Отсёк Кроссовый предназначен для размещения кроссовых плинтов KRONE или аналогичных, LSA+ или LSA PROFIL, для концевой заделки, соединения, переключения и контроля комбинаций кабелей связи различного типа.

Двери. Каждый отсёк шкафа оборудован отдельной дверью. Двери сейфового исполнения, усиленные, со скрытыми петлями, снабжены замком трёхточечного запирания класса защиты 4 — ГОСТ 5089-2003., с индивидуальным ключом.

Внешние стенки шкафа. обеспечивают шкафу дополнительную анти­вандальность. Конструкция стенок обеспечивает необходимое для нормальной работы систем кондиционирования, воздушное пространство. Крепление стенок осуществляется изнутри шкафа.

Крыша шкафа выполнена с отливами по четырём сторонам для защиты от атмосферных осадков. Крепление крыши изнутри шкафа.

Конструктивные особенности.

• Серия 650\2-42U . В базовой комплектации шкаф поставляется без цоколя, крепление к фундаменту предусмотрено через отверстия в основании. Поставка цоколя — по отдельному требованию заказчика. На общем основании (ШхГ) 1900х800 мм монтируется 3 отсека: с фронтальной стороны отсеки электропитания и телекоммуни­кационный (полезные габариты отсеков (ШхВхГ) 725х1870х670 мм) отсеки разделены съёмной вертикальной перегородкой, имеют отдельные двери. Под крепление оборудования в отсеки установлены монтажные направляющие (42U). В нижней части отсека электропитания дополнительно устанавливаются две усиленные полки под АКБ (нагрузкой Р=250 кг, 10U+10U). Кроссовый отсёк полезной глубиной 200 мм рассчитан на размещение 292 плинтов типа KRONE (на 2920 пар), доступ в отсёк через отдельную дверь с правой стороны шкафа. сверху под крышей шкафа расположен короб высотой 360 мм под размещение двух теплообменников.

Вентиляция и контроль климата. Для защиты от температурных колебаний внутренняя поверхность шкафа обшита термоизоляционным материалом. В телекоммуни­кационном отсеке предусмотрена установка систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления. Для шкафа 650/2 предусмотрен отдельный отсёк под систему кондиционирования — отсёк теплообменника.

Кабельные вводы. Ввод кабеля в отсёк электрооборудования, телекоммуни­кационный и кроссовый осуществляется из цоколя. Кабельные вводы герметичны, комплектуются сальниками или гермовводами с установочными размерами по согласованию с заказчиком.

В шкафу и 650\2-42U в стенке между кроссовым отсеком и отсеком телекоммуни­кационного оборудования предусмотрены щёточные кабельные вводы.

Для шкафу 650\2-42U имеется «люк» для аварийного ввода питания.

Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Предусмотрена возможность соединения комплектом заземления (жёлто-зелёный провод, сечением S=4) всех токопроводящих деталей конструкции. В основании цоколя предусмотрена точка подключения внешнего заземления шкафа.

Крепление к фундаменту. В цоколе предусмотрены точки крепления к фундаменту под анкерные болты.

Исполнение. Класс защиты — IP 54 (в соответствии с ГОСТ 14254-96).

Покрытие шкафа. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Условия эксплуатации. В диапазоне температур окружающей среды (−40…+45°С).

Характе­ристики шкафа

• серия — 650\2
• условная этажность — 42U
• габариты шкафа (без внешних стенок) (ШхВхГ) — 1900х2380х800 мм
• габариты шкафа (по крыше с установленным холодильником) (ШхВхГ) — 2012х2440х935 мм
• масса (без доп. комплекта) — не более 650,0 кг
• установка теплообменника — под крышей

Базовая комплектация

Цоколь

оговаривается при заказе

Отсёк электрооборудования (ОЭ)

1 шт.

Направляющая

8 шт.(19″)

Шина заземления медная (L=200)

1 шт.

Отсёк телекоммуни­кационный (ОТ)

1 шт.

Направляющая

4 шт.(МЕР)

Шина заземления медная (L=200)

оговаривается при заказе

Отсёк кроссовый (ОК)

1 шт.

Хомут под плинты max размещение

2920 пар

Стенка внешняя

1 шт.

Крыша с отливами

1 шт.

Комплект заземления

1 компл.

Отсёк теплообменника

1 шт.
