Напольные всепогодные уличные шкафы-термобоксы
Шкаф-термобокс Серии 650\16, 650\18, 650\24, 650\26
Шкафы-термобоксы уличного исполнения высотой
Описание
Конструкция шкафа-термобокса. Шкаф выполнен в антивандальном исполнении, с возможностью разбора только изнутри. Шкаф состоит из корпуса (в зависимости от исполнения шкафа — неразборного или разборного), основания, верхней крыши с отливами, и передней двери. Все узлы выполнены из стали толщиной 2 мм, с дополнительными рёбрами жёсткости. В шкафу предусмотрена установка систем обогрева и вентиляции и необходимых для управления тепловым режимом датчиков и термостатов. Для защиты аппаратуры от температурных колебаний внутренние поверхности отсека имеют термоизоляционный слой. Размещение аппаратуры внутри отсека осуществляется на монтажных направляющих стандарта 19″.
Конструктивные особенности
- Напольные шкафы, поставляются с цоколем для ввода и хранения запаса кабеля.
- Шкафы устанавливаются на фундамент и крепятся с помощью клиновых анкеров.
- Высота цоколя — 100 мм
Двери. Дверь двухслойная с внутренней петлёй сейфового исполнения, снабжена замком трёхточечного запирания с ригелями. Замок исполнения класса защиты 4 — ГОСТ
Внешняя крыша шкафа выполнена с отливами для надёжной защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.
Кабельные вводы. Ввод кабеля в шкаф осуществляется через гермовводы (кабельные зажимы с проходными отверстиями под кабель) в основании. Расположение, размер и количество кабельных вводов согласовывается при заказе.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа позволяет соединить комплектом заземления все токопроводящие детали конструкции. Предусмотрена точка подключения внешнего заземления шкафа.
Исполнение. Класс защиты — IP 54 (в соответствии с ГОСТ
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).
Условия эксплуатации. В диапазоне температур окружающей среды (−40…+45°С).
Спецификация
Характеристики шкафов
| Исполнение | Габариты (ШхВхГ), мм | Массакг | Базовое исполнение кабельных вводов и вентиляции | |
|---|---|---|---|---|
| Внешние | Внутренние без холодильника* | |||
| 650\16-24U | 600х1285х600 | 450х1070х470* | 132,5 | Гермовводы под кабель: Ø 14-9 мм — 4 шт. |
| 650\16-27U | 600х1420х600 | 450х1203х470* | 137,0 | |
| 650\16-33U | 600х1685х600 | 450х1470х470* | 150,0 | |
| 650\18-18U | 600х1018х800 | 450х803х670* | 126,0 | Гермовводы под кабель: Ø 10-6 мм — 6 шт. Ø 14-9 мм — 6 шт. Ø 25-18 мм — 4 шт. |
| 650\18-24U | 600х1285х800 | 450х1070х670* | 149,5 | |
| 650\18-33U | 600х1685х800 | 450х1470х670* | 188,5 | |
| 650\18-42U | 600х2085х800 | 450х1870х670* | 196,8 | |
| 650\23-33U | 600х1685х800 | 450х1455х670* | 194,0 | Окно с уплотнением входящих кабелей поролоном |
| 650\24-33U | 800х1685х800 | 550х1470х670* | 240,0 | Окна со съёмными заглушками |
| 650\26-33U | 600х1685х900 | 450х1470х720* | 199,0 | Окно с уплотнением входящих кабелей поролоном |
650\16-24U
- Габариты (ШхВхГ), мм · Внешние
- 600х1285х600
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х1070х470*
- Масса · кг
- 132,5
- Базовое исполнение кабельных вводов и вентиляции
- Гермовводы под кабель:
Ø 14-9 мм — 4 шт.
650\16-27U
- Габариты (ШхВхГ), мм · Внешние
- 600х1420х600
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х1203х470*
- Масса · кг
- 137,0
- Базовое исполнение кабельных вводов и вентиляции
- Гермовводы под кабель:
Ø 14-9 мм — 4 шт.
650\16-33U
- Габариты (ШхВхГ), мм · Внешние
- 600х1685х600
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х1470х470*
- Масса · кг
- 150,0
- Базовое исполнение кабельных вводов и вентиляции
- Гермовводы под кабель:
Ø 14-9 мм — 4 шт.
650\18-18U
- Габариты (ШхВхГ), мм · Внешние
- 600х1018х800
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х803х670*
- Масса · кг
- 126,0
- Базовое исполнение кабельных вводов и вентиляции
- Гермовводы под кабель:
Ø 10-6 мм — 6 шт.
Ø 14-9 мм — 6 шт.
Ø 25-18 мм — 4 шт.
650\18-24U
- Габариты (ШхВхГ), мм · Внешние
- 600х1285х800
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х1070х670*
- Масса · кг
- 149,5
- Базовое исполнение кабельных вводов и вентиляции
- Гермовводы под кабель:
Ø 10-6 мм — 6 шт.
Ø 14-9 мм — 6 шт.
Ø 25-18 мм — 4 шт.
650\18-33U
- Габариты (ШхВхГ), мм · Внешние
- 600х1685х800
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х1470х670*
- Масса · кг
- 188,5
- Базовое исполнение кабельных вводов и вентиляции
- Гермовводы под кабель:
Ø 10-6 мм — 6 шт.
Ø 14-9 мм — 6 шт.
Ø 25-18 мм — 4 шт.
650\18-42U
- Габариты (ШхВхГ), мм · Внешние
- 600х2085х800
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х1870х670*
- Масса · кг
- 196,8
- Базовое исполнение кабельных вводов и вентиляции
- Гермовводы под кабель:
Ø 10-6 мм — 6 шт.
Ø 14-9 мм — 6 шт.
Ø 25-18 мм — 4 шт.
650\23-33U
- Габариты (ШхВхГ), мм · Внешние
- 600х1685х800
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х1455х670*
- Масса · кг
- 194,0
- Базовое исполнение кабельных вводов и вентиляции
- Окно с уплотнением входящих кабелей поролоном
650\24-33U
- Габариты (ШхВхГ), мм · Внешние
- 800х1685х800
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 550х1470х670*
- Масса · кг
- 240,0
- Базовое исполнение кабельных вводов и вентиляции
- Окна со съёмными заглушками
650\26-33U
- Габариты (ШхВхГ), мм · Внешние
- 600х1685х900
- Габариты (ШхВхГ), мм · Внутренние без холодильника*
- 450х1470х720*
- Масса · кг
- 199,0
- Базовое исполнение кабельных вводов и вентиляции
- Окно с уплотнением входящих кабелей поролоном
** при установки в дверь шкафа холодильника возможная глубина монтажа оборудования уменьшается*
Базовая комплектация
- Цоколь высотой 100 мм
- 1 шт.
- Отсёк телекоммуникационный
- 1 шт.
- – Основание
- 1 шт.
- – Рама верхняя (с заглушкой шторкой)
- 1 шт.
- – Рама вертикальная
для серий 650\16, 650\18
для серий 650\23, 650\24, 650\26 - 1 шт.
2 шт. - Стенка задняя
для серий 650\16, 650\18
для серий 650\23, 650\24, 650\26 - 1 шт.
отсутствует - Стенка боковая
- 2 шт.
- Дверь с замком
для серий 650\16, 650\18
для серий 650\23, 650\24, 650\26 - 1 шт.
2 шт. - Дверь с замком,
с установочным местом под холодильник - оговаривается при размещении заказа
- Направляющая 19″
- 4 шт.
- Комплект заземления
- 1 компл.
- Крыша с отливами
- 1 шт.
- Кабельные зажимы (гермовводы)
- Количество определяется при размещении заказа
- Заглушка вентиляторного окна
- По количеству установочных мест под осевые вентиляторы, определяется при размещении заказа

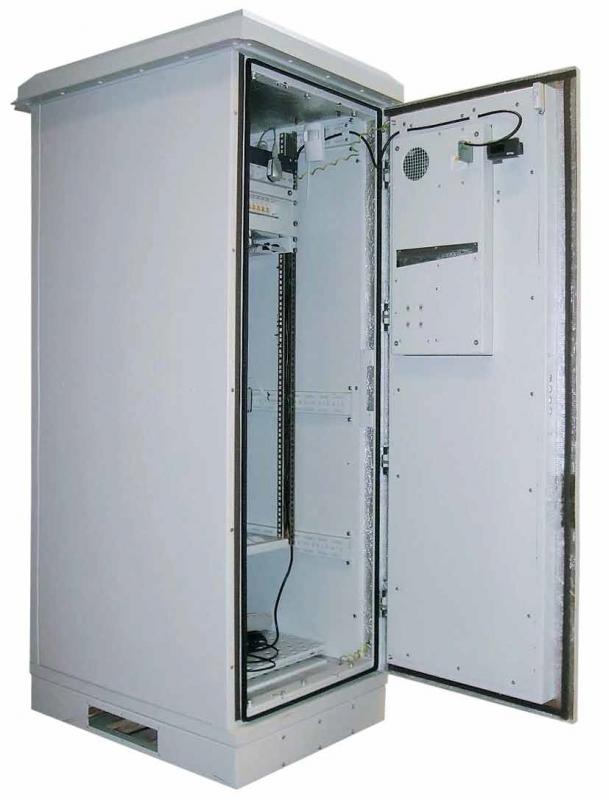

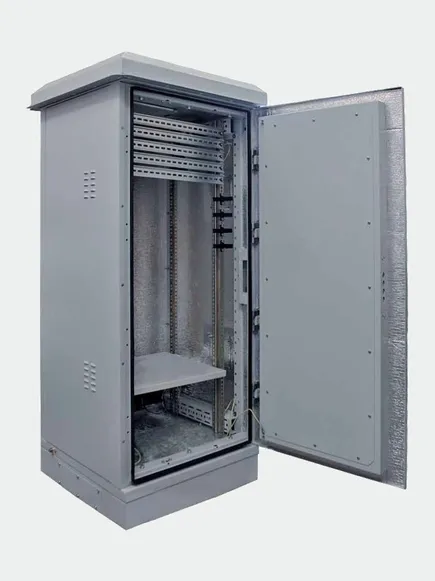

Фотографии
