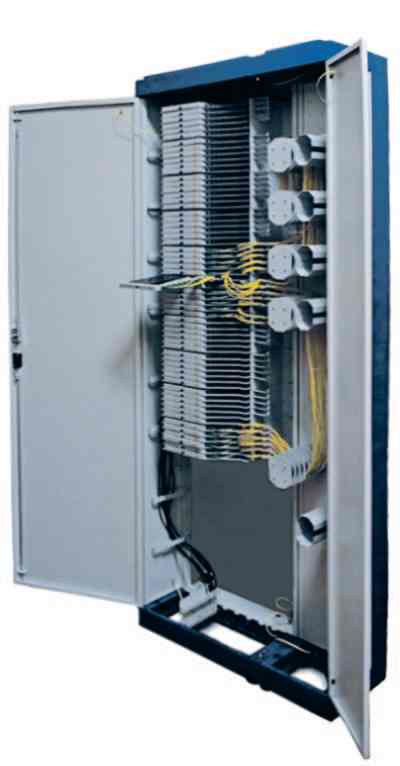

Серия 647\900-1 БЛИК (боковой доступ)

Конструкция. Разборный каркас, состоящий из 2-х сборных корпусов стоек (647-300 и 647-600).
Каждый корпус полностью разборный, корпуса состоят из вертикальной рамы, основания и верхней рамы.
Корпус стойки 647-600 комплектуется 19″ направляющими на всю высоту. Детали выполнены из стали толщиной 1,5 мм.

Двери. Дверь двухстворчатая снабжена замком трехточечного запирания с поворотной ручкой. Выполнена из стали толщиной 1 мм.

Стенки. Боковые стенки быстросъемные. Задние стенки крепятся на винтах. Выполнены из стали толщиной 1,5 мм.

Доступ к оборудованию осуществляется со стороны двери, боковых и задних стенок.

Кабельные вводы. Ввод кабеля осуществляется через крышку или основание корпуса стойки 647-600. В крышке имеется два щеточных кабельных ввода, расположенных с левой и правой сторон.

Опоры. Винтовые опоры предназначены для компенсации неровностей пола, устанавливаются в цоколь. Предусмотрена возможность крепления стойки анкерными болтами к полу.

Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (жёлто-зелёный провод, сечением S=4 мм²) всех токопроводящих деталей конструкции. Предусмотрены точки подключения общего заземления шкафа.

Допустимая распределённая нагрузка: 850 кг.

Цвет. RAL 7035 (светло-серый)
Верхняя рама и основание стойки — RAL 5000 (синий)

Поставка: как в собранном, так и в разобранном виде.

Исполнение: класс защиты IP-20 (в соответствии с ГОСТ 14254-96).

Полка стойки (кросс) 3U

• 6 кассет высокой плотности №14
• фронтальный монтаж и открытый доступ ко всем кабелям, волокнам и модулям
• ограничение радиуса изгиба патчкордов и пигтейлов 35 мм
• полка имеет высоту 3U и крепится в стойке на задних направляющих

Кассета высокой плотности №14

Компактные оптоволоконные кассеты упрощают монтаж и обеспечивают максимальную надёжность работы оптоволоконной сети. Все оптоволоконные кассеты гарантируют минимальный радиус изгиба R35 мм для волокон. Кассета включает в себя место для размещения резервной длины кабеля, обеспечивает простоту размотки до соединителя, независимо от соседних кассет. Это означает максимальную надёжность всей оптоволоконной системы, так как все не затронутые волокна остаются в статичном состоянии. Конструкция кассет и полки стойки позволяет извлечь или выдвинуть любую кассету независимо от других кассет.

Кассета состоит:

• сплайс-кассеты для хранения резерва свариваемого волокна и сварки,
• модуля расположенного сбоку кассеты, что обеспечивает дополнительную защиту персонала от лазерного излучения,
• поворотного узла обеспечивающего откидывание кассеты в вертикальной плоскости.
• Отличительные особенности кассеты высокой плотности №14. для оптических разъёмов всех типов. радиус изгиба 35 мм для волокон и 45 мм для многоволоконных кабелей. простота монтажа / демонтажа с лицевой стороны. Кабельный держатель для укладки и ограничения радиусов изгибов всех присоединённых коммута­ционных шнуров Органайзер вертикальный для укладки коммута­ционных шнуров

Характе­ристики стоек

Базовая комплектация

* Примечание: корпус стойки 300 (секция расширения) стойки 647-900 служит для размещения кабельных органайзеров

Устанавливаемое оборудование
