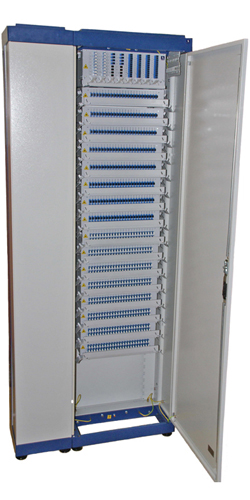

Серия 647\900 БЛИК (фронтальный доступ)

Оптическая коммута­ционно-распредели­тельная системная стойка БЛИК в максимальной степени отвечает всем основным требованиям, предъявляемым к современной коммута­ционной системе, а именно:

• высокая надёжность;
• наращиваемость в процессе развития сети;
• высокая плотность подключений;
• удобство обслуживания в процессе эксплуатации.

Оптическая коммута­ционно-распредели­тельная системная стойка БЛИК выполнена в стандарте 19″ и предполагает модульный принцип наращивания стоек, обеспечивающих необходимую ёмкость оптических соединителей (портов).

Для оптимизации длин патч-кордов при коммутировании в конструкции стойки предусмотрены технологические разрывы в панели, разделяющей зону оптоволоконных кроссов и органайзер для патч-кордов.
С целью повышения удобства эксплуатации предусмотрена система прослеживаемости и идентификации подключений.

Конструкция. Разборный каркас, состоящий из 2-х сборных корпусов стоек (647-300 и 647-600). Каждый корпус полностью разборный, корпуса состоят из вертикальной рамы, основания и верхней рамы. Предусмотрено: соединение стоек в линейку с креплением боковыми поверхностями.
Корпус стойки 647-600 комплектуется 19″ направляющими на всю высоту. Детали выполнены из стали толщиной 1,5 мм.

Двери. Дверь двухстворчатая снабжена замком трехточечного запирания с поворотной ручкой. Выполнена из стали толщиной 1 мм.

Стенки. Боковые стенки — быстросъемные. Задние стенки крепятся на винтах. Выполнены из стали толщиной 1,5 мм.

Доступ к оборудованию. осуществляется со стороны двери, боковых и задних стенок.

Кабельные вводы. Ввод кабеля осуществляется через крышку или основание корпуса стойки 647-600. В крышке имеется два щеточных кабельных ввода, расположенных с левой и правой сторон.

Опоры. Винтовые опоры предназначены для компенсации неровностей пола, устанавливаются в цоколь. Предусмотрена возможность крепления стойки анкерными болтами к полу.

Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. (жёлто-зелёный провод, сечением S=4 мм²). Предусмотрены точки подключения общего заземления шкафа.

Допустимая распределённая нагрузка: 850 кг.

Цвет. RAL 7035 (светло-серый)
Верхняя рама и основание стойки — RAL 5000 (синий)

Поставка: как в собранном, так и в разобранном виде.

Исполнение: IP-20 (в соответствии с ГОСТ 14254-96).

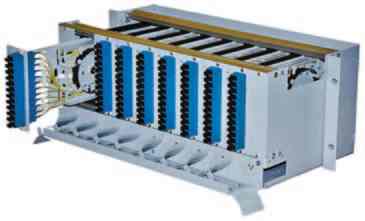

Полка стойки (кросс) 4U

• для 8 кассет высокой плотности №13
• фронтальный монтаж и открытый доступ ко всем кабелям, волокнам и модулям
• ограничение радиуса изгиба патчкордов и пигтейлов 35 мм
• выдвигающаяся нижняя полка
• полка имеет высоту 4U и крепится в стойке на задних направляющих

(возможна установка в стандартный 19″ шкаф с креплением по фронтальной плоскости).

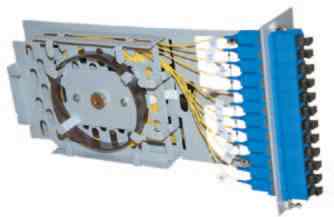

Кассета высокой плотности №13

Компактные оптоволоконные кассеты упрощают монтаж и обеспечивают максимальную надёжность работы оптоволоконной сети. Все оптоволоконные кассеты гарантируют минимальный радиус изгиба R35 мм для волокон. Кассета включает в себя место для размещения резервной длины кабеля, обеспечивает простоту размотки до соединителя, независимо от соседних кассет. Это означает максимальную надёжность всей оптоволоконной системы, так как все не затронутые волокна остаются в статичном состоянии. Все кассеты состоят из сплайс-кассеты для хранения резерва свариваемого волокна и сварки, универсальной платы для размещения модуля и кассет резервной длины кабеля для обеспечения удобства работы с кассетой.

Отличительные особенности кассеты высокой плотности №13:

• для оптических разъёмов всех типов.
• радиус изгиба 35 мм для волокон и 45 мм для многоволоконных кабелей.
• простота монтажа / демонтажа с лицевой стороны.

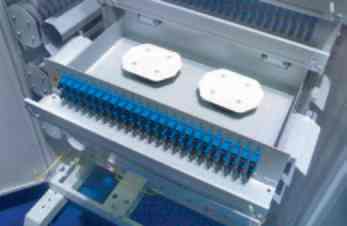

Коробка R-349-10-2U для монтажа 1 модуля на 48 портов.

• выдвижной поддон позволяет беспрепятственно получить доступ к хранящемся патчкордам
• непрерывный контроль допустимого радиуса изгиба патчкордов и кабелей
• полка имеет высоту 2 U и крепится в стойке на задних направляющих

(возможна установка в стандартный 19″ шкаф с креплением по фронтальной плоскости)

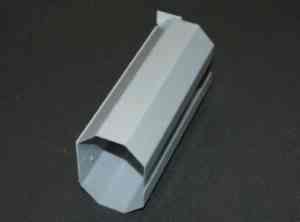

Кабельный держатель

• для укладки и ограничения радиусов изгибов всех присоединённых коммута­ционных шнуров

Органайзер вертикальный

• для укладки коммута­ционных шнуров

Характе­ристики стоек

Базовая комплектация

* Примечание: корпус стойки 300 (секция расширения) стойки 647-900 служит для размещения кабельных органайзеров и может монтироваться с левой или правой стороны к корпусу стойки 600

Устанавливаемое оборудование
