Серия 616 (Анти­вандальный коммута­ционный распредели­тельный шкаф)

Конструкция. Все узлы выполнены из стали толщиной 2 мм, с дополнительными рёбрами жёсткости (усилителями).
Конструкция шкафа модульная, состоит из двух разборных модулей телекоммуни­кационно-кроссового и цокольного.
Отсеки соединены между собой болтами М8 изнутри шкафа.

Цокольный отсёк имеет размеры — 1500х600х250 мм (ШхВхГ) и служит для размещения технологических запасов кабеля.
Телекоммуни­кационно-кроссовый отсёк — 1500х1050х250 мм (ШхВхГ).

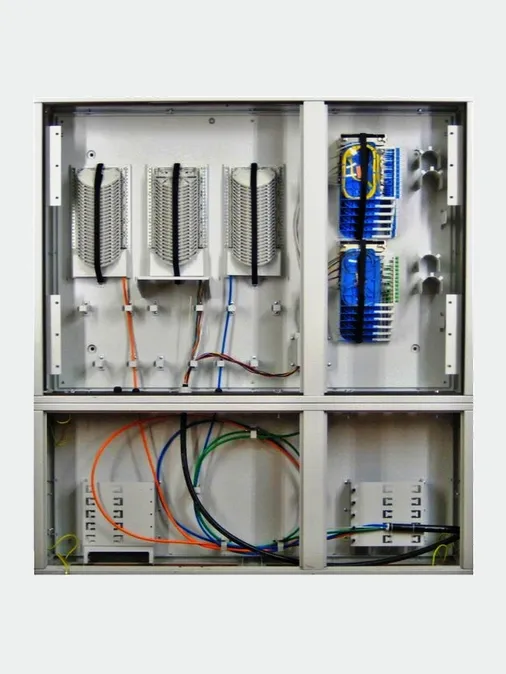

Отсёк функционально разделён на две части — коммута­ционную (сплайс-зону) и кроссовую (патч-зону).
— Коммутационная часть (870х1050х250 мм — ШхВхГ) снабжена 3 монтажными панелями, рассчитанными на 24 сплайс-кассеты (по 12 волокон) каждая. Построение кассет в системе модульное. Общая ёмкость — 864 волокна.
— Кроссовая часть (450х1050х250 мм — ШхВхГ) рассчитана на 2 модуля, вмещающих по 6 оптических кассет высокой плотности. Общая ёмкость — 192 оптических порта стандартов ST, SC, FC (288 портов стандарта LC).

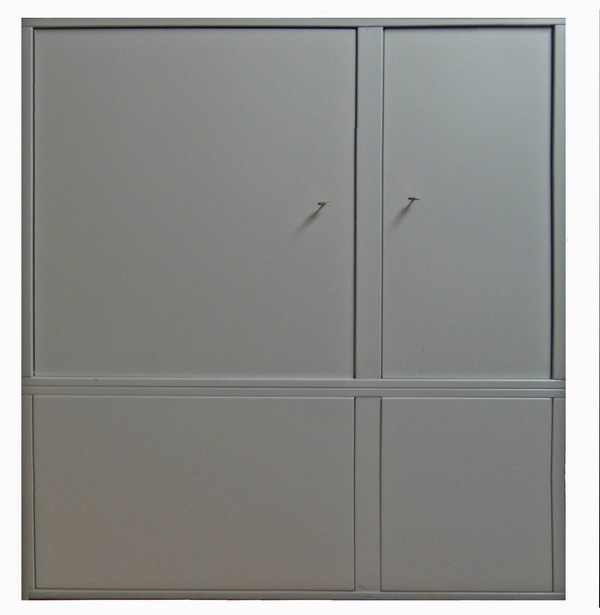

Двери. Двери двустворчатые, со скрытыми петлями. Снабжены замками трехточечного запирания, с запирающими ригелями.

Доступ к оборудованию. Контроль доступа в шкаф осуществляется с помощью сигнального датчика открытия двери и датчика отрыва от стены. Доступ к оборудованию внутри пространства цоколя в процессе монтажа и обслуживания осуществляется за счёт легкосъемных панелей. Панели снимаются только при открытой двери телекоммуни­кационно-кроссового отсека.

Крепление к фундаменту. В цоколе предусмотрено 6 точек крепления к фундаменту посредством анкерных болтов. Узлы крепления шкафа к фундаменту выполнены изнутри, что позволяет обеспечить защиту от несанкционированного доступа к ним.
На задней стенке шкафа также предусмотрены 4 отверстия для анкерного крепления к стене здания.

Кабельные вводы. Ввод кабеля в цокольный отсёк осуществляется через боковые щеточные кабельные вводы (240х66 мм), либо через кабельные вводы расположенные в дне отсека (600х150 мм). Узел ввода кабеля в цокольный отсёк обеспечивает закрепление кабеля, силового элемента и заземление.
Для организации ввода-вывода кабеля из цоколя в коммута­ционную
зону в дне предусмотрено 10 отверстий, диаметром 34 мм (возможна
установка различных сальников и гермовводов).
Для организации ввода-вывода кабеля из цоколя в кроссовую зону в дне
предусмотрено 6 отверстий, диаметром 34 мм (возможна установка различных сальников и гермовводов, количество и размер кабельных вводов оговаривается при заказе).

Заземление. Элементы конструкции телекоммуни­кационно-кроссового и цокольного отсеков соединены между собой комплектами заземления (провод жёлто-зелёный, сечением S=4) . В основании цокольного отсека предусмотрены точки подключения общего заземления шкафа.

Исполнение: класс защиты IP 54 в соответствии с ГОСТ 14254-96.

Поставка: модульная.

Цвет: RAL 7035 (светло-серый).

Характе­ристики шкафов

Габариты шкафа (ШхВхГ), мм

1500х1650х250

Максимальное количество портов:
FC, ST, SC
LC

192
288

Максимальное количество оптических кассет высокой плотности с модулем

12

Максимальное количество сращиваемых волокон

864

Максимальное количество сплайс-кассет для сварки одиночных волокон

72

Масса, не более, кг

135,0

Базовая комплектация

Телекоммуни­кационно-кроссовый отсёк

1 шт.

Цоколь

1 шт.

Узел крепления модуля кабеля

Дополнительная комплектация
