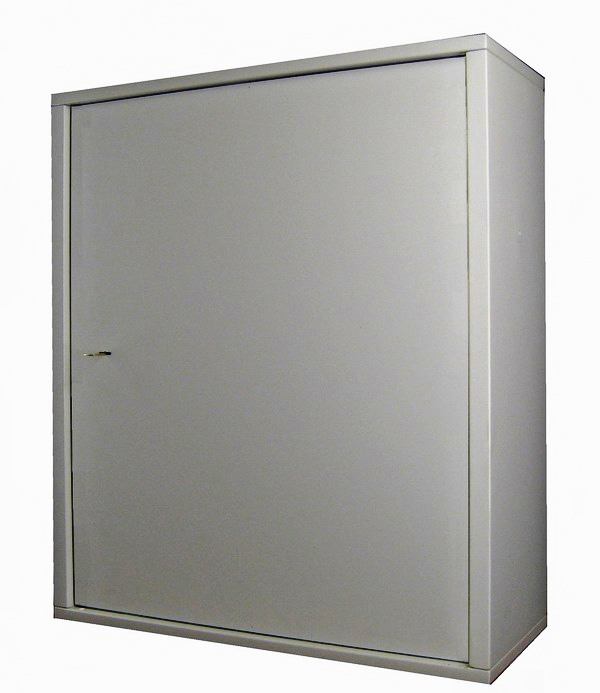

Серия 606 (Анти­вандальный коммута­ционный распредели­тельный шкаф)

Конструкция. Все узлы выполнены из стали толщиной 2 мм, с дополнительными рёбрами жёсткости (усилителями). Шкафы крепятся на стене на 4 точках, анкерными болтами через отверстия диаметром 12 мм. Шкаф состоит из корпуса и съёмной кроссовой панели.

Кроссовая часть. Съёмное исполнение кроссовой панели обеспечивает свободный доступ в процессе монтажа к волоконно-оптическим кабелям, установленным оптическим кассетам высокой плотности, патч-кордам.

Максимальная ёмкость кроссовой части:

• — 384 портов типа ST, SC,FC
• — 576 оптических порта типа LC

Оптические кассеты высокой плотности расположены в виде “книжки”, в специально разработанном узле фиксации.

Узел фиксации позволяет:

• Закрепить в оптическом кроссе до 6 оптических кассет высокой плотности ёмкостью 8, 12 или 16 оптических портов каждая.
• Зафиксировать каждую из оптических кассет высокой плотности в плоскости, перпендикулярной основанию кросса, что позволяет обеспечить свободный доступ к любой из смонтированных оптических кассет высокой плотности.
• Обеспечить возможность свободного индивидуального съёма любой из оптических кассет высокой плотности.

Двери и замки. Передняя дверь — двухслойная, утопленная во внутрь конструкции (внутренние петли). 3-х ригельный замок повышенной секретности (в комплект входят 3 ключа).

Кабельные вводы. Снизу шкафа расположено 20 кабельных вводов диаметром 25 мм, кабельные вводы обеспечиваются цанговыми зажимами (количество и размер кабельных вводов оговаривается при заказе).

Исполнение: IP-20 В соответствии с ГОСТ 14254-96.

Поставка: в собранном виде.

Характе­ристики шкафов

Базовая комплектация

Корпус

1 шт.

Съёмная кроссовая панель с органайзерами

1 шт.

Узел крепления модуля кабеля

Дополнительная комплектация
