Серия R318 FIBERPORT
Кросс представляет собой компактное системное решение с наивысшей упаковочной плотностью монтажа и с перспективой наращивания оптической ёмкости в процессе развития сети.
Описание
Кросс состоит из 19″ стоечного каркаса высотой 3U, вмещающего до 12 или 9 компактных оптических кассет высокой плотности с модулями, ёмкостью 12 или 16 оптических портов.
Конструкция кросса предусматривает установку полки для хранения излишков кабеля и кабельный органайзер, обеспечивающий удобство при разводке патч-кордов.
Общая ёмкость кросса до 144 оптических соединений.
При использовании модулей большой ёмкости (на 16 портов); в сплайс-кассетах устанавливаются механические соединители для сращивания волокон. Механический соединитель представляет собой металлический корпус, внутри которого реализуется капиллярный канал диаметром около 250 мкм. Сколотые концы сращиваемых волокон размещаются внутри капилляра стык в стык, канал заполняется иммерсионным гелем, компенсирующим зазор между торцами волокон. После обжима механические зажимы фиксируют волокна.
При использовании модулей на 12 оптических портов волокна сращиваются при помощи стандартных КДЗС 3 мм (40).
Спецификация
Характеристики кроссов Серия R318
| Габариты ШхГхВ)мм | Максимальное количество портов | Количество модулей | Количество кабельных вводов | Масса, не болеекг | |
|---|---|---|---|---|---|
| FC, ST, SC | LC | ||||
| 482х176,5х395 | 144 | 288 | 9(12) | 2 | 6,0 |
482х176,5х395
- Максимальное количество портов · FC, ST, SC
- 144
- Максимальное количество портов · LC
- 288
- Количество модулей
- 9(12)
- Количество кабельных вводов
- 2
- Масса, не более · кг
- 6,0
Комплектация
Базовая комплектация
- Корпус кросса с заглушками
- 1 шт.
- Полка выдвижная для излишков кабеля — 1U
- 1 шт.
- Кабельный органайзер
- 1 шт.
Дополнительная комплектация
| Оптическая кассета высокой плотности №6 с модулем: - на 16 портов с ложементами SPL-MCM-COMB-SW-12-A1 (под механический соединитель для сращивания волокон), - на 12 портов с ложементами SPL-MCM-COMB-HS-06-A1 (под гильзы КДЗС) | ||
|---|---|---|
| Механический соединитель для сращивания волокон SPLPR-SW-30 | ||
| КДЗС-40 | ||
| Полувилка (pigtail) ST,SC,FC,LC | ||
| Розетки ST,SC,FC,LC |

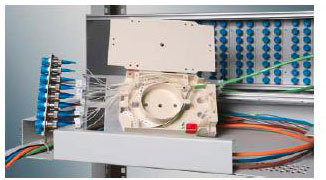

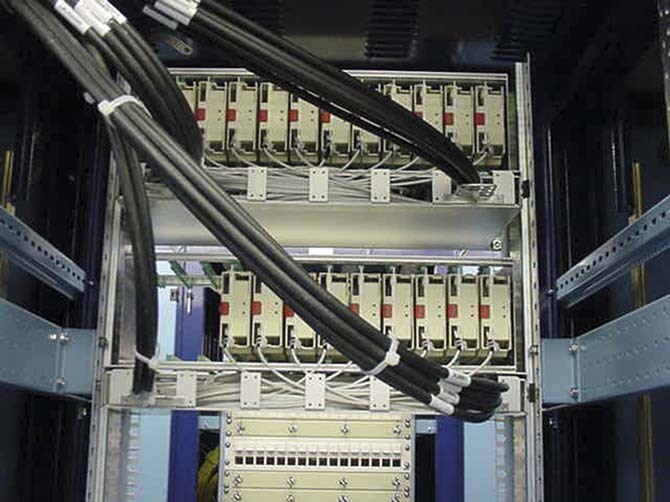

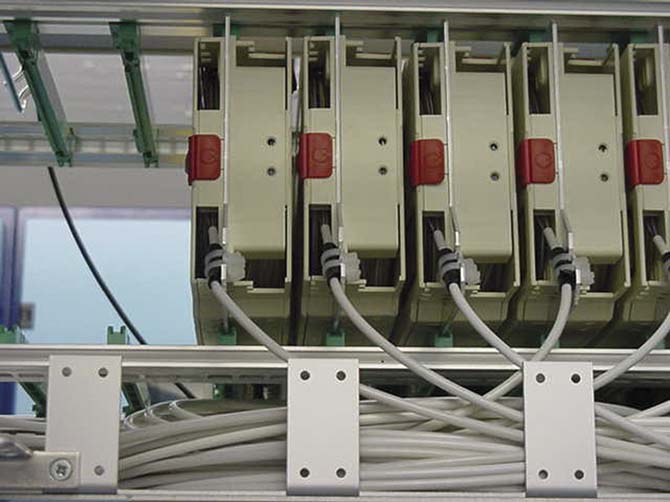

Фотографии
