Описание

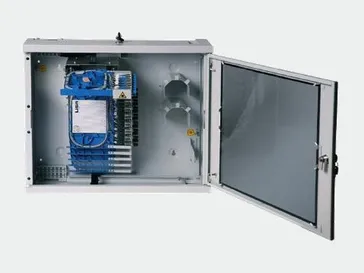

Кросс состоит из основания и съёмного корпуса, обеспечивающего защиту смонтированных кабелей, оптических кассет высокой плотности и патч-кордов от повреждений и несанкционированного доступа.
Максимальная ёмкость кросса:
- 96 портов типа ST, SC, FC
- 144 оптических порта типа LC
Съёмное исполнение корпуса кросса обеспечивает свободный доступ в процессе монтажа к волоконно-оптическим кабелям, установленным оптическим кассетам высокой плотности, патч-кордам.

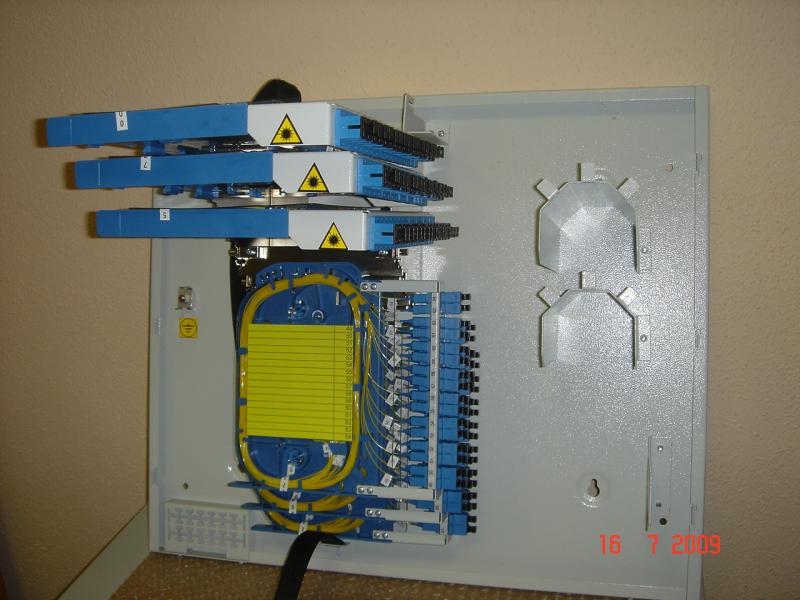

Оптические кассеты высокой плотности расположены в кроссе в виде “книжки”, в специально разработанном узле фиксации.
Узел фиксации позволяет:
- Закрепить в оптическом кроссе до 6 оптических кассет высокой плотности ёмкостью 8, 12 или 16 оптических портов каждая.
- Зафиксировать каждую из оптических кассет высокой плотности в плоскости, перпендикулярной основанию кросса, что позволяет обеспечить свободный доступ к любой из смонтированных оптических кассет высокой плотности.
- Обеспечить возможность свободного индивидуального съёма любой из оптических кассет высокой плотности
Кабельные вводы расположены сверху и снизу, кабель фиксируется на кронштейнах стяжками.
Возможность монтажа кросса на стену или на 19″ открытую стойку
Спецификация
Характеристики кроссов W317
| Габариты ШхГхВ)мм | Максимальное количество портов | Количество модулей | Количество кабельных вводов | Масса, не болеекг | |
|---|---|---|---|---|---|
| FC, ST, SC | LC | ||||
| 532х438х173 | 96 | 144 | 6 | 2 | 10,5 |
532х438х173
- Максимальное количество портов · FC, ST, SC
- 96
- Максимальное количество портов · LC
- 144
- Количество модулей
- 6
- Количество кабельных вводов
- 2
- Масса, не более · кг
- 10,5

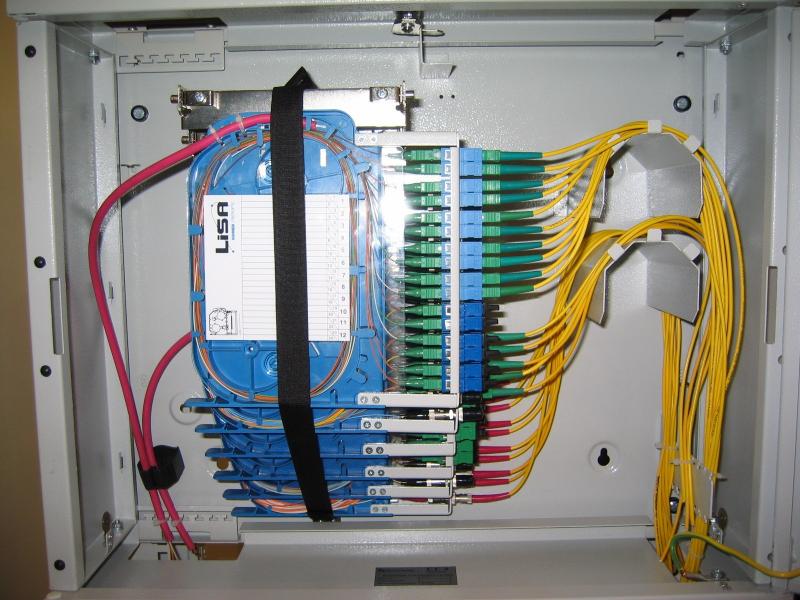

Фотографии
