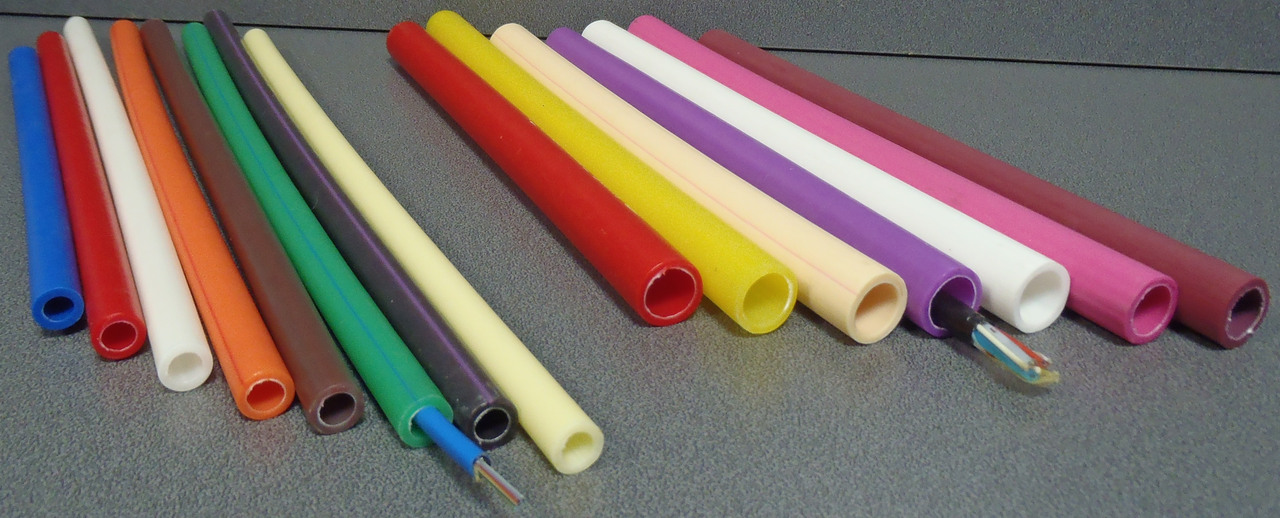

Миниатюрные защитные пластмассовые трубки (МЗПТ)
Для строительства распределительных сетей доступа (FTTH) различной архитектуры (Р2МР, Р2Р) на основе малогабаритных оптических кабелей.
Описание
Особенностью создания сетей доступа на основе МЗПТ и малогабаритных ОК является поэтапной строительство таких сетей.
На начальной стадии создаётся кабельная инфраструктура — защищённый от внешних воздействий индивидуальный кабельный канал из МЗПТ диаметром от 5 до 10 мм, максимально приближённый к абоненту. В качестве защиты от внешних воздействий применяются ЗПТ наружным диаметром от 20 мм до 63 мм, в которые прокладываются МЗПТ.
В дальнейшем, по мере появления абонентов, прокладывается малогабаритный оптический кабель диаметром не более 6 мм с заданным типом и количеством оптических волокон (от одного до нескольких десятков ОВ).
Особенности применения МЗПТ
- МЗПТ 5/0,75 — для создания кабельной инфраструктуры для вертикальной оптической системы доступа к абонентам многоэтажных зданий с использованием ОК диаметром до 2 мм. Прокладка осуществляется методом поочерёдного протаскивания МЗПТ в стояке из ЗПТ, в исполнении не распространяющем горение.
- МЗПТ 7/0,75; 10/1,0 — для создания горизонтальной кабельной инфраструктуры для сетей доступа FTTH с использованием ОК диаметром до 6 мм. Пакет МЗПТ прокладывается в ЗПТ методом «пневмопрокладки» (прокладка в вынужденном потоке воздуха).
Типоразмеры МЗПТ
Основные типоразмеры МЗПТ
| Типоразмер МЗПТ | Наружный диаметрмм | Толщина стенкимм | Расчётная погонная массакг/км |
|---|---|---|---|
| 5/0,75 | 5,0 | 0,75 | 10 |
| 7/0,75 | 7,0 | 0,75 | 14 |
| 10/1,0 | 10 | 1,0 | 28 |
| 12/1,0 | 12 | 1,0 | 35 |
| 16/1,6 | 16 | 1,6 | 70 |
5/0,75
- Наружный диаметр · мм
- 5,0
- Толщина стенки · мм
- 0,75
- Расчётная погонная масса · кг/км
- 10
7/0,75
- Наружный диаметр · мм
- 7,0
- Толщина стенки · мм
- 0,75
- Расчётная погонная масса · кг/км
- 14
10/1,0
- Наружный диаметр · мм
- 10
- Толщина стенки · мм
- 1,0
- Расчётная погонная масса · кг/км
- 28
12/1,0
- Наружный диаметр · мм
- 12
- Толщина стенки · мм
- 1,0
- Расчётная погонная масса · кг/км
- 35
16/1,6
- Наружный диаметр · мм
- 16
- Толщина стенки · мм
- 1,6
- Расчётная погонная масса · кг/км
- 70
Технические характеристики
Технические характеристики МЗПТ
| Типоразмер ЗПТ | Долговременная растягивающая нагрузкаН | Кратковременная растягивающая нагрузкаН | Устойчивость на смятиеМПа |
|---|---|---|---|
| 5/0,75 | 80 | 140 | 1,2 |
| 7/0,75 | 120 | 210 | 1,2 |
| 10/1,0 | 180 | 400 | 1,2 |
| 12/1,0 | 280 | 480 | 1,2 |
| 16/1,6 | 580 | 1010 | 1,2 |
5/0,75
- Долговременная растягивающая нагрузка · Н
- 80
- Кратковременная растягивающая нагрузка · Н
- 140
- Устойчивость на смятие · МПа
- 1,2
7/0,75
- Долговременная растягивающая нагрузка · Н
- 120
- Кратковременная растягивающая нагрузка · Н
- 210
- Устойчивость на смятие · МПа
- 1,2
10/1,0
- Долговременная растягивающая нагрузка · Н
- 180
- Кратковременная растягивающая нагрузка · Н
- 400
- Устойчивость на смятие · МПа
- 1,2
12/1,0
- Долговременная растягивающая нагрузка · Н
- 280
- Кратковременная растягивающая нагрузка · Н
- 480
- Устойчивость на смятие · МПа
- 1,2
16/1,6
- Долговременная растягивающая нагрузка · Н
- 580
- Кратковременная растягивающая нагрузка · Н
- 1010
- Устойчивость на смятие · МПа
- 1,2
