Устройство смотровое поли­этиленовое (УСП)

Устройство смотровое пластмассовое применяется при строительстве волоконно-оптических линий передач в защитных пластмассовых трубах (ЗПТ).

УСП может применяться в качестве проходного, углового или разветвительного устройства. УСП устанавливается непосредственно на в грунт выше уровня грунтовых вод.

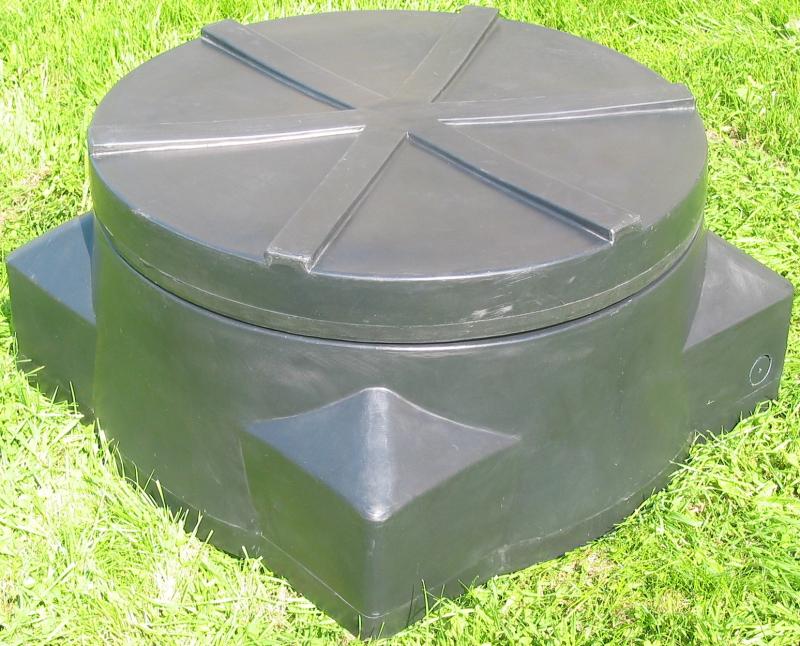

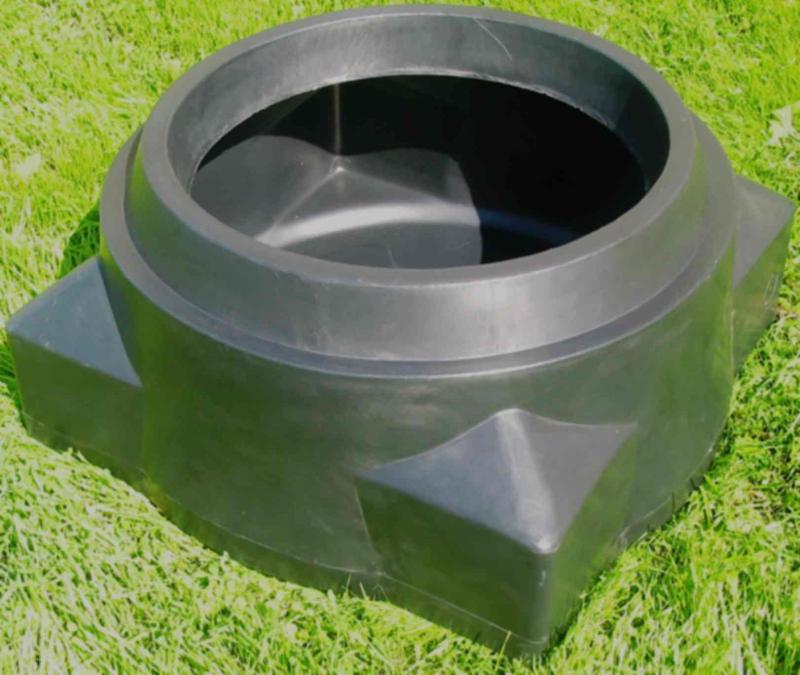

УСП состоит из поли­этиленового корпуса и поли­этиленовой крышки. Конструкция УСП (за счёт обратного конуса корпуса)препятствует выталкиванию УСП из грунта при его выпучивании или подвижке. На боковой стенке крышки выполнены три отверстия для фиксирующих шурупов (саморезов).

Цвет корпуса — чёрный. Крышка может изготавливаться чёрного или оранжевого цвета. На крышке нанесено название и телефон предприятия-изготовителя.

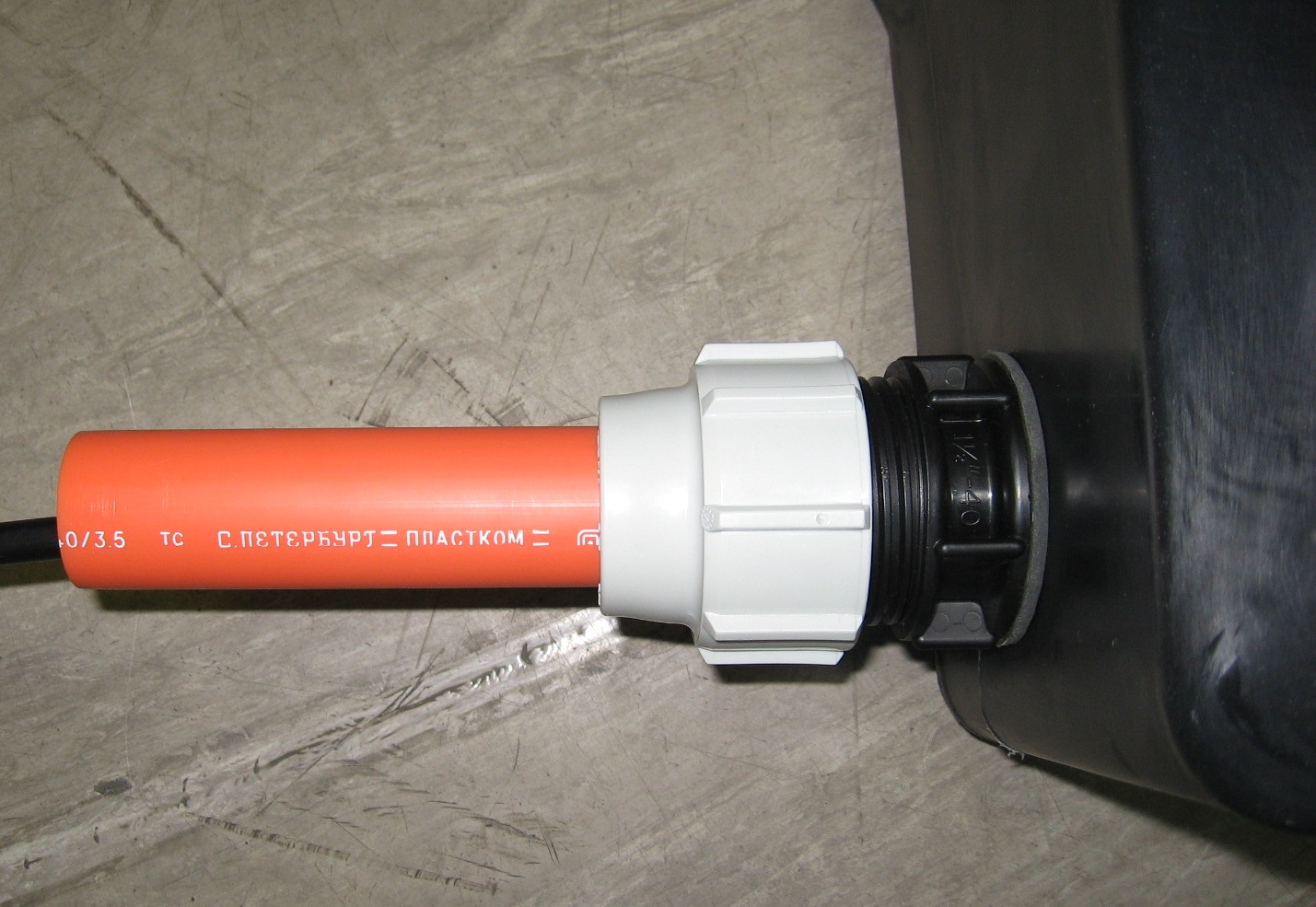

Присоединение защитных пластмассовых труб (ЗПТ) к УСП осуществляется с помощью переходных муфт фирмы «PLASSON»., которые размещаются в необходимых направлениях на присоединительных площадках корпуса. Рабочие размеры присоединительных площадок позволяют разместить на них:

• до четырёх переходных муфт для подсоединения ЗПТ диаметром до 40 мм;
• до двух переходных муфт для подсоединения ЗПТ диаметром 50-63 мм;
• или вырезать отверстие для трубы наружным диаметром до 160 мм.

Для обеспечения дополнительной герметизации УСП рекомендуется на нижнюю горизонтальную присоединительную плоскость корпуса нанести слой герметизирующего состава, а крышку зафиксировать тремя оцинкованными шурупами.

Основные характе­ристики УСП

Материал

Поли­этилен

Вес, не более, кг:
общий
корпус
крышка

25
16
9

Габаритные размеры, не более, мм:
длина
ширина
высота

900
900
500

Количество площадок для присоединения переходных муфт или подсоединения ЗПТ, шт

8

Количество переходных муфт, размещаемых на одной площадке, шт

не менее 2-х,
(для ЗПТ32 и ЗПТ40 — до 4-х)

Максимальный диаметр присоединяемой трубы, мм

160

Количество оптических муфт (МТОК или аналогичных), размещаемых внутри УСП, не более, шт

4

Общая длина технологического запаса ОК, размещаемого внутри УСП, не более, м

120

Наружный диаметр ОК, размещаемого в УСП, не более, мм

20

Глубина посадки УСП, не более, м

2
