Серия 690 (600х600), серия 691 (600х800)

Конструкция. Разборный несущий каркас состоит из сварных вертикальных рам, которые обеспечивают повышенную жёсткость и прочность конструкции. Для монтажа оборудования установлены две пары 19″ вертикальных направляющих. Монтажные направляющие оцинкованы, имеют возможность регулировки по глубине.

Двери. Передняя дверь снабжена панельным замком с поворотной ручкой. Ручка имеет три запорных планки разного направления: вверх, вниз, в сторону. Задняя дверь снабжена одноточечным замком. Исполнения дверей могут быть: металлические(M), металлические с перфорацией(P), стекло закалённое тонированное в раме(G). Изменяемое направление открывания передней двери (предполагает переустановку замка.)

Стенки снабжены защёлками и замками, могут быть: металлические(М), металлические с перфорацией(Р).

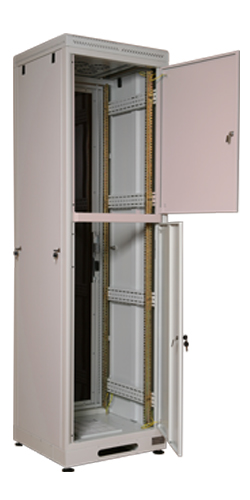

Доступ к оборудованию осуществляется с 4-х сторон, за счёт передней и задней двери и легкосъемных боковых панелей. На дверях и боковых панелях шкафа предусмотрено место для установки датчиков контроля доступа. Имеется возможность организации раздельного доступа по высоте за счёт установки двух или более дверей в зависимости от высоты шкафа (оговаривается при заказе).

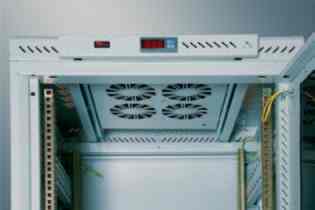

Вентиляторная полка с электронным терморегулятором, установленная в крышке шкафа

Кабельные вводы. Ввод кабеля осуществляется через платформу или верхнюю крышку шкафа. Размер кабельных вводов 240х63 мм. Кабельные вводы защищены перфорированными заглушками.

Вентиляция и контроль климата. Перфорация в основании и крышке шкафа обеспечивает вентиляцию внутреннего объёма шкафа. Поддержание необходимого температурного режима внутри шкафа обеспечивается 4-х вентиляторным блоком с электронным терморегулятором. Вентиляторный блок устанавливается в верхнюю крышку шкафа на выдвигающихся полозьях, регулятор температуры вынесен на торцевую поверхность блока. Это обеспечивает свободный доступ при обслуживании и позволяет более эффективно использовать рабочий объём шкафа.

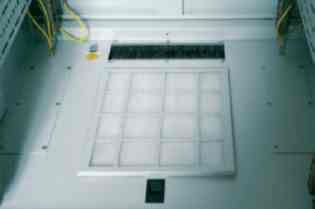

Воздушный фильтр
и щёточный кабельный ввод
в основании шкафа

Противопылевая защита обеспечивается установкой противопылевых щеточных кабельных вводов в верхней крышке и основании шкафа и воздушного противопылевого фильтра, который устанавливается в основание шкафа.

Опоры и колёса Поворотные колёса предназначены для удобства транспортировки шкафа. Только для перемещения ненагруженного шкафа. Регулируемые по высоте опоры предназначены для компенсации неровностей пола. Для реализации крупных сетевых проектов предусмотрена возможность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).

Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (жёлто-зелёный провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрена точка подключения общего заземления шкафа.

Поставка как в собранном, так и в разобранном виде.

Цвет RAL 7035 (светло-серый).

Исполнение IP-20 (в соответствии с ГОСТ 14254-96).

Характе­ристики шкафов Серия 690

Характе­ристики шкафов Серия 691

Базовая комплектация

Платформа

1 шт.

Крышка

1 шт.

Рама вертикальная

2 шт.

19″ направляющие

4 шт.

Дверь передняя с замком

1 шт.

Дверь задняя с замком

1 шт.

Боковые стенки с замками

2 шт.

Опоры винтовые

4 шт.

Колёса поворотные

4 шт.

Комплект заземления

1 компл.

Воздушный фильтр
Арт.690\30

1 шт.

Заглушка кабельного ввода 690\00.00.06BL

2 шт.

Заглушка кабельного ввода, перфорированная в крышку
690\00.00.05BL

3 шт.

Заглушка кабельного ввода, перфорированная в платформу
690\00.00.05-01BL

2 шт.

Дополнительная комплектация
