Напольные
Серия 657 (600х600)

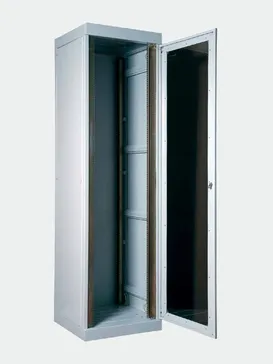

Напольные телекоммуникационные монтажные шкафы, шириной 600 мм и глубиной 600 мм, высотой
01
Описание
Шкафы предназначен для установки 19″ и (или) метрического телекоммуникационного оборудования в офисных и промышленных условиях.
Конструкция. Разборный каркас, состоящий из
Двери. Дверь снабжена одноточечным замком и может быть следующего исполнения: металлическая(M), металлическая с перфорацией(P), стекло закалённое тонированное в раме(G). Дверь имеет как правую, так и левую навеску.
Стенки снабжены защёлками и замками, могут быть: металлические(М), металлические с перфорацией(P).
Доступ к оборудованию. Доступ к оборудованию осуществляется со стороны двери и съёмных стенок.
расположение кабельных вводов
в основании шкафа
Кабельные вводы. Ввод кабеля осуществляется через цоколь и верхнюю раму шкафа. Размер кабельных вводов на верхней раме: 460х500 мм; в цоколе: 394х398 мм. Кабельные вводы защищены заглушками.
Противопылевая защита. Защита обеспечивается установкой противопылевых щеточных кабельных вводов.
Опоры. Винтовые опоры предназначены для компенсации неровностей пола, устанавливаются в цоколь. Специальные кронштейны предназначены для жёсткого крепления к полу.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Предусмотрена возможность соединения комплектом заземления (жёлто-зелёный провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрены точки подключения внешнего заземления шкафа.
Допустимая распределённая нагрузка 850 кг.
Цвет RAL 7035(светло-серый)
Поставка: осуществляется как в собранном, так и в разобранном виде.
Исполнение
Для реализации крупных сетевых проектов предусмотрена возможность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).
02
Спецификация
Характеристики шкафов
| Обозначение | Этажность | Габариты шкафа, мм | Массакг | |||
|---|---|---|---|---|---|---|
| U(1,75″) 19″ стандарт | U(25 мм) МЕР стандарт | Ширина | Глубина | Высота | ||
| 657-24U | 24 | 42 | 600 | 600 | 1241 | 58,7 |
| 657-33U | 33 | 58 | 600 | 600 | 1642 | 83,0 |
| 657-40U | 40 | 70 | 600 | 600 | 1954 | 97,8 |
| 657-42U | 42 | 74 | 600 | 600 | 2043 | 100,0 |
| 657-44U | 44 | 78 | 600 | 600 | 2132 | 102,2 |
| 627-47U | 47 | 83 | 600 | 600 | 2263 | 107,0 |
| 627-54U | 54 | 96 | 600 | 600 | 2574 | 125,2 |
657-24U
- Этажность · U(1,75″) 19″ стандарт
- 24
- Этажность · U(25 мм) МЕР стандарт
- 42
- Габариты шкафа, мм · Ширина
- 600
- Габариты шкафа, мм · Глубина
- 600
- Габариты шкафа, мм · Высота
- 1241
- Масса · кг
- 58,7
657-33U
- Этажность · U(1,75″) 19″ стандарт
- 33
- Этажность · U(25 мм) МЕР стандарт
- 58
- Габариты шкафа, мм · Ширина
- 600
- Габариты шкафа, мм · Глубина
- 600
- Габариты шкафа, мм · Высота
- 1642
- Масса · кг
- 83,0
657-40U
- Этажность · U(1,75″) 19″ стандарт
- 40
- Этажность · U(25 мм) МЕР стандарт
- 70
- Габариты шкафа, мм · Ширина
- 600
- Габариты шкафа, мм · Глубина
- 600
- Габариты шкафа, мм · Высота
- 1954
- Масса · кг
- 97,8
657-42U
- Этажность · U(1,75″) 19″ стандарт
- 42
- Этажность · U(25 мм) МЕР стандарт
- 74
- Габариты шкафа, мм · Ширина
- 600
- Габариты шкафа, мм · Глубина
- 600
- Габариты шкафа, мм · Высота
- 2043
- Масса · кг
- 100,0
657-44U
- Этажность · U(1,75″) 19″ стандарт
- 44
- Этажность · U(25 мм) МЕР стандарт
- 78
- Габариты шкафа, мм · Ширина
- 600
- Габариты шкафа, мм · Глубина
- 600
- Габариты шкафа, мм · Высота
- 2132
- Масса · кг
- 102,2
627-47U
- Этажность · U(1,75″) 19″ стандарт
- 47
- Этажность · U(25 мм) МЕР стандарт
- 83
- Габариты шкафа, мм · Ширина
- 600
- Габариты шкафа, мм · Глубина
- 600
- Габариты шкафа, мм · Высота
- 2263
- Масса · кг
- 107,0
627-54U
- Этажность · U(1,75″) 19″ стандарт
- 54
- Этажность · U(25 мм) МЕР стандарт
- 96
- Габариты шкафа, мм · Ширина
- 600
- Габариты шкафа, мм · Глубина
- 600
- Габариты шкафа, мм · Высота
- 2574
- Масса · кг
- 125,2
03
Комплектация
Базовая комплектация
- Стойка
- 4 шт.
- Цоколь
- 1 шт.
- Верхняя рама
- 1 шт.
- Дверь с замком
- 1 шт.
- Боковые стенки
- 2 шт.
- Задняя стенка
- 1 шт.
- Передние направляющие 19″ полной высоты
- 2 шт.
- Задние направляющие 19″ полной высоты
- 2 шт.
Дополнительная комплектация
| Комплект заземления | Арт.111\54-06 | 1 комплект |
|---|---|---|
| Винтовые опоры | Арт.111\51 | 1 комплект |
| Комплект для соединения шкафов | Арт.141 | 1 комплект |
| Комплект для крепления шкафа к полу (или стене) | Арт.141\58 | 2 комплекта |
| Набор направляющих См. таблицу «Набор направляющих для шкафов и стоек» | 1 комплект | |
| Комплект ЩКВ (для 657 в раму) | Арт.111\73 | 1 шт. |
| Комплект ЩКВ (для 657 в цоколь) | Арт.111\73-02 | 1 шт. |
04
Направляющие
Набор направляющих для шкафов и стоек 627, 657
| Номер для заказа | Наименование комплекта | Этажность | Применяемость к шкафу, стойке | |
|---|---|---|---|---|
| U(1.75″) 19″ стандарт | U» (25 мм) МЕР стандарт | |||
| 627-24U-01-03 | Комплект направляющих стандарта МЕР полной высоты: - передние МЕР направляющие 2 шт. - задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) | 42 | 24U | |
| 627-33U-01-03 | 58 | 33U | ||
| 627-40U-01-03 | 70 | 40U | ||
| 627-42U-01-03 | 74 | 42U | ||
| 627-44U-01-03 | 78 | 44U | ||
| 627-45U-01-03 | 79 | 45U | ||
| 627-47U-01-03 | 83 | 47U | ||
| 627-54U-01-03 | 96 | 54U | ||
| 627-12U-01-02 | Комплект направляющих 19″ стандарта ½ высоты: - передние 19″ 2 шт. - задние 19″ 2 шт. | 12 | 24U | |
| 627-16U-01-02 | 16 | 33U | ||
| 627-20U-01-02 | 20 | 40U | ||
| 627-21U-01-02 | 21 | 42U | ||
| 627-22U-01-02 | 22 | 44U | ||
| 627-23U-01-02 | 23 | 45U | ||
| 627-24U-01-02 | 24 | 47U | ||
| 627-27U-01-02 | 27 | 54U | ||
| 627-21U-01-04 | Комплект направляющих стандарта МЕР ½ высоты: - передние МЕР 2 шт. - задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) | 21 | 24U | |
| 627-29U-01-04 | 29 | 33U | ||
| 627-35U-01-04 | 35 | 40U | ||
| 627-37U-01-04 | 37 | 42U | ||
| 627-39U-01-04 | 39 | 44U | ||
| 627-40U-01-04 | 40 | 45U | ||
| 627-42U-01-04 | 42 | 47U | ||
| 627-48U-01-04 | 48 | 54U | ||
627-24U-01-03
- Наименование комплекта
- Комплект направляющих стандарта МЕР полной высоты:
- передние МЕР направляющие 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 42
- Применяемость к шкафу, стойке
- 24U
627-33U-01-03
- Наименование комплекта
- Комплект направляющих стандарта МЕР полной высоты:
- передние МЕР направляющие 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 58
- Применяемость к шкафу, стойке
- 33U
627-40U-01-03
- Наименование комплекта
- Комплект направляющих стандарта МЕР полной высоты:
- передние МЕР направляющие 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 70
- Применяемость к шкафу, стойке
- 40U
627-42U-01-03
- Наименование комплекта
- Комплект направляющих стандарта МЕР полной высоты:
- передние МЕР направляющие 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 74
- Применяемость к шкафу, стойке
- 42U
627-44U-01-03
- Наименование комплекта
- Комплект направляющих стандарта МЕР полной высоты:
- передние МЕР направляющие 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 78
- Применяемость к шкафу, стойке
- 44U
627-45U-01-03
- Наименование комплекта
- Комплект направляющих стандарта МЕР полной высоты:
- передние МЕР направляющие 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 79
- Применяемость к шкафу, стойке
- 45U
627-47U-01-03
- Наименование комплекта
- Комплект направляющих стандарта МЕР полной высоты:
- передние МЕР направляющие 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 83
- Применяемость к шкафу, стойке
- 47U
627-54U-01-03
- Наименование комплекта
- Комплект направляющих стандарта МЕР полной высоты:
- передние МЕР направляющие 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 96
- Применяемость к шкафу, стойке
- 54U
627-12U-01-02
- Наименование комплекта
- Комплект направляющих
19″ стандарта ½ высоты:
- передние 19″ 2 шт.
- задние 19″ 2 шт. - Этажность · U(1.75″) 19″ стандарт
- 12
- Этажность · U» (25 мм) МЕР стандарт
- Применяемость к шкафу, стойке
- 24U
627-16U-01-02
- Наименование комплекта
- Комплект направляющих
19″ стандарта ½ высоты:
- передние 19″ 2 шт.
- задние 19″ 2 шт. - Этажность · U(1.75″) 19″ стандарт
- 16
- Этажность · U» (25 мм) МЕР стандарт
- Применяемость к шкафу, стойке
- 33U
627-20U-01-02
- Наименование комплекта
- Комплект направляющих
19″ стандарта ½ высоты:
- передние 19″ 2 шт.
- задние 19″ 2 шт. - Этажность · U(1.75″) 19″ стандарт
- 20
- Этажность · U» (25 мм) МЕР стандарт
- Применяемость к шкафу, стойке
- 40U
627-21U-01-02
- Наименование комплекта
- Комплект направляющих
19″ стандарта ½ высоты:
- передние 19″ 2 шт.
- задние 19″ 2 шт. - Этажность · U(1.75″) 19″ стандарт
- 21
- Этажность · U» (25 мм) МЕР стандарт
- Применяемость к шкафу, стойке
- 42U
627-22U-01-02
- Наименование комплекта
- Комплект направляющих
19″ стандарта ½ высоты:
- передние 19″ 2 шт.
- задние 19″ 2 шт. - Этажность · U(1.75″) 19″ стандарт
- 22
- Этажность · U» (25 мм) МЕР стандарт
- Применяемость к шкафу, стойке
- 44U
627-23U-01-02
- Наименование комплекта
- Комплект направляющих
19″ стандарта ½ высоты:
- передние 19″ 2 шт.
- задние 19″ 2 шт. - Этажность · U(1.75″) 19″ стандарт
- 23
- Этажность · U» (25 мм) МЕР стандарт
- Применяемость к шкафу, стойке
- 45U
627-24U-01-02
- Наименование комплекта
- Комплект направляющих
19″ стандарта ½ высоты:
- передние 19″ 2 шт.
- задние 19″ 2 шт. - Этажность · U(1.75″) 19″ стандарт
- 24
- Этажность · U» (25 мм) МЕР стандарт
- Применяемость к шкафу, стойке
- 47U
627-27U-01-02
- Наименование комплекта
- Комплект направляющих
19″ стандарта ½ высоты:
- передние 19″ 2 шт.
- задние 19″ 2 шт. - Этажность · U(1.75″) 19″ стандарт
- 27
- Этажность · U» (25 мм) МЕР стандарт
- Применяемость к шкафу, стойке
- 54U
627-21U-01-04
- Наименование комплекта
- Комплект направляющих
стандарта МЕР ½ высоты:
- передние МЕР 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 21
- Применяемость к шкафу, стойке
- 24U
627-29U-01-04
- Наименование комплекта
- Комплект направляющих
стандарта МЕР ½ высоты:
- передние МЕР 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 29
- Применяемость к шкафу, стойке
- 33U
627-35U-01-04
- Наименование комплекта
- Комплект направляющих
стандарта МЕР ½ высоты:
- передние МЕР 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 35
- Применяемость к шкафу, стойке
- 40U
627-37U-01-04
- Наименование комплекта
- Комплект направляющих
стандарта МЕР ½ высоты:
- передние МЕР 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 37
- Применяемость к шкафу, стойке
- 42U
627-39U-01-04
- Наименование комплекта
- Комплект направляющих
стандарта МЕР ½ высоты:
- передние МЕР 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 39
- Применяемость к шкафу, стойке
- 44U
627-40U-01-04
- Наименование комплекта
- Комплект направляющих
стандарта МЕР ½ высоты:
- передние МЕР 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 40
- Применяемость к шкафу, стойке
- 45U
627-42U-01-04
- Наименование комплекта
- Комплект направляющих
стандарта МЕР ½ высоты:
- передние МЕР 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 42
- Применяемость к шкафу, стойке
- 47U
627-48U-01-04
- Наименование комплекта
- Комплект направляющих
стандарта МЕР ½ высоты:
- передние МЕР 2 шт.
- задние комбинированные 2 шт. (по боковой плоскости — стандарт МЕР; по фронтальной плоскости — стандарт 19″) - Этажность · U(1.75″) 19″ стандарт
- Этажность · U» (25 мм) МЕР стандарт
- 48
- Применяемость к шкафу, стойке
- 54U
Фотографии
ПТМ-Телеком / связь
Обсудить поставку.
Серия 657 (600х600)
+7 (495) 753-11-31
с 9 до 18 по московскому времени, по будням
info@ptm-telecom.ru
Ответ на запрос — не более одного-двух рабочих дней.
Москва, ул. Митинская, 43
ПТМ-Телеком · +7 (495) 753-11-31 · info@ptm-telecom.ruОтвет на запрос — не более одного-двух рабочих дней.
