Оптический распредели­тельный коммута­ционный шкаф (ОРКШ)

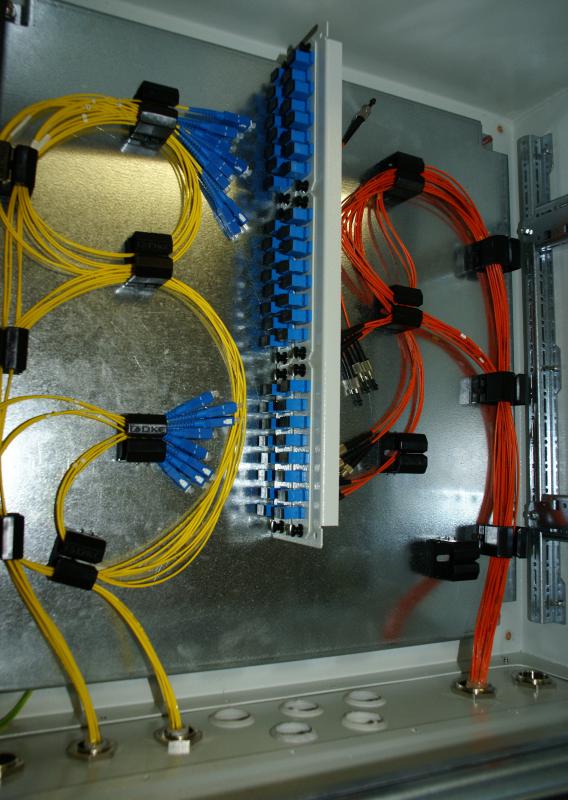

Конструкция. ОРКШ представляет собой цельносварную конструкцию, изготавливается из листовой стали толщиной 1,5 мм. В стандартную комплектацию ОРКШ входит цельносварной корпус, дверь с замком, монтажная панель, кабельные органайзеры. Шкафы имеют настенное исполнение. Дверной проём выполнен с уплотнителем, который обеспечивающим плотное прилегание двери. Монтажная панель выполнена из оцинкованной стали толщиной 1,5 мм. В случае необходимости ввода в шкаф оптического кабеля, ОРКШ может комплектоваться сплайс-кассетой для разводки волокон (оговаривается при заказе).

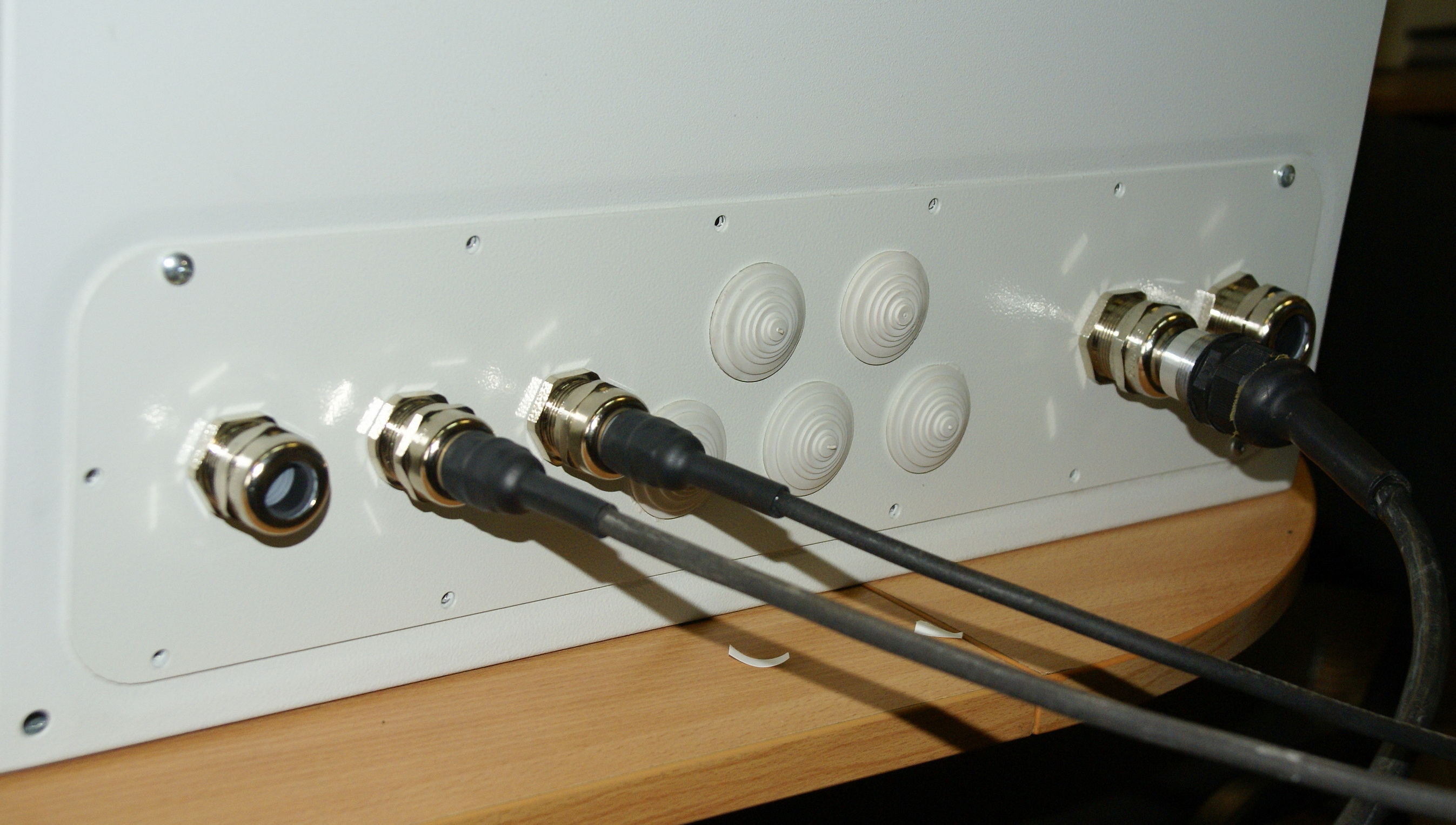

Для ввода кабельных сборок оптических (КСО), оптического кабеля и оптических шнуров, в нижней части корпуса выполнено технологическое окно, которое защищено съёмной заглушкой. В заглушку устанавливаются различные гермовводы (кабельные зажимы, заглушки-сальники).

Диаметры, количество и места расположения гермовводов оговариваются при размещении заказа.

Заземление. ОРКШ имеют электрическое заземление каждой металлической части корпуса.

Покрытие шкафов краска порошковая полиэфирная (атмосферостойкая).

Цвет. RAL 7035 светло-серый.

Степень защиты по ГОСТ 14254 (МЭК 529-89): IP 55.

Оптический распредели­тельный коммута­ционный шкаф (ОРКШ) изготавливается в двух типоразмерах:

ОРКШ-606030 Габариты корпуса (ШхВхГ) 600х600х300 мм, максимальная ёмкость — до 48 оптических портов

ОРКШ-304020 Габариты корпуса (ШхВхГ) 300х400х200 мм, максимальная ёмкость — до 24 оптических портов

При выборе габаритов шкафа необходимо учитывать количество и ёмкость кабельных сборок оптических (КСО), которые будут монтироваться в шкаф.

Пример условного обозначения ОРКШ:

ОРКШ-606030 SC/SM-24-UPC с заглушкой (ОРКШ-606030/ХХ.ХХ.ХХ)

ОРКШ — оптический распредели­тельный коммута­ционный шкаф

606030 — габариты шкафа ширина 600 мм, высота 600 мм, глубина — 300 мм

SC/SM — тип оптических розеток

24 — количество оптических розеток

UPC — тип полировки

Тип необходимой заглушки определяется (в зависимости от количества и диаметров вводимых кабельных сборок оптических (КСО) и шнуров) при проектировании или размещении заказа в производство.
