Шины питания

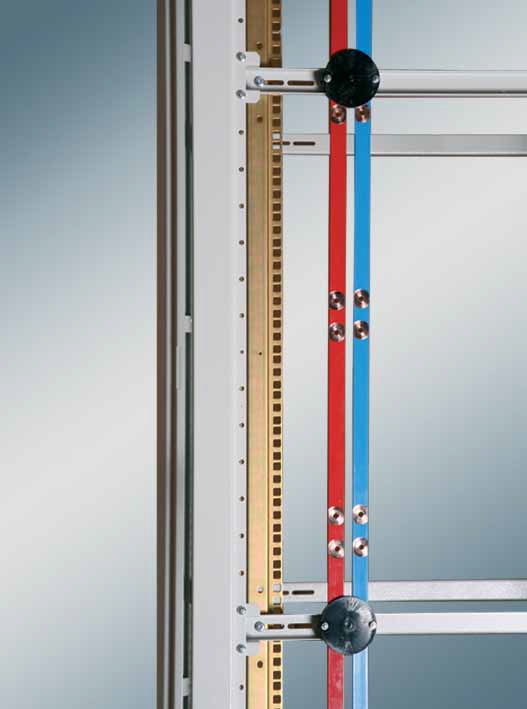

Шина питания медная предназначена для обеспечения питания установленного в шкафу оборудования.
Комплектуется двумя медными шинами сечением 3х20 мм, синего и красного цвета с изоляторами.
Характеристики шин питания медных М1 ТВ 3х20 ГОСТ 434-78
| Артикул | Наименование | Высотамм | Количество изоляторов |
|---|---|---|---|
| 120 | Шина питания с изоляторами (L-1750 мм) | от 42U до 54U | 4 |
| 120\01 | Шина питания с изоляторами (L-1215 мм) | от 33U до 40U | 3 |
| 120\02 | Шина питания с изоляторами (L-970 мм) | 24U | 2 |
| 120\03 | Шина питания с изоляторами (L-650 мм) | от 15U до 18U | 2 |
| 120\04 | Шина питания с изоляторами (L-445 мм) | 12U | 2 |
| 120\05 | Шина питания с изоляторами (L-2150 мм) | 54U | 5 |
120
- Наименование
- Шина питания с изоляторами (L-1750 мм)
- Высота · мм
- от 42U до 54U
- Количество изоляторов
- 4
120\01
- Наименование
- Шина питания с изоляторами (L-1215 мм)
- Высота · мм
- от 33U до 40U
- Количество изоляторов
- 3
120\02
- Наименование
- Шина питания с изоляторами (L-970 мм)
- Высота · мм
- 24U
- Количество изоляторов
- 2
120\03
- Наименование
- Шина питания с изоляторами (L-650 мм)
- Высота · мм
- от 15U до 18U
- Количество изоляторов
- 2
120\04
- Наименование
- Шина питания с изоляторами (L-445 мм)
- Высота · мм
- 12U
- Количество изоляторов
- 2
120\05
- Наименование
- Шина питания с изоляторами (L-2150 мм)
- Высота · мм
- 54U
- Количество изоляторов
- 5
02
Шины заземления

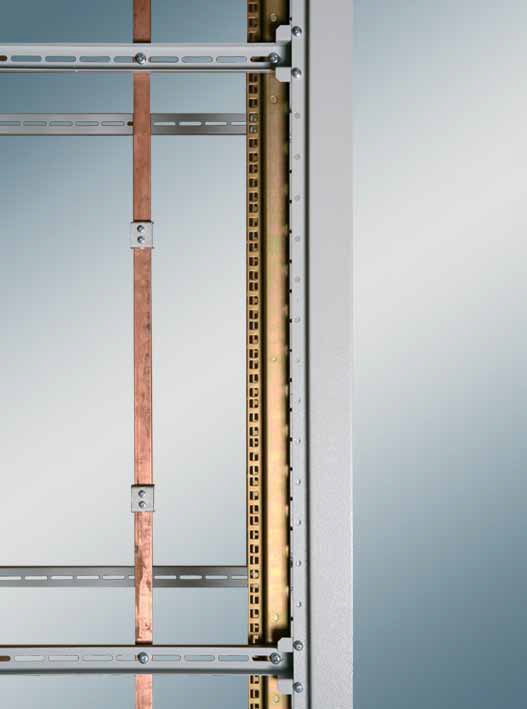

Шина заземления медная предназначена для вывода цепочки заземляющих контуров от всех токопроводящих частей шкафа, от установленного в шкафу оборудования и подключения внешнего заземления.
Шина имеет сечение 3х20 мм, комплектуется клеммами (бегунками). Монтируется к боковым балкам шкафа (стойки). Количество клемм определяется высотой шкафа.
Характеристики шин заземления медных М1 ТВ 3х20 ГОСТ 434-78
| Артикул | Наименование | Высотамм | Количество клеммшт. |
|---|---|---|---|
| 119 | Шина заземления с клеммами для шкафов серий: 623, 628, 693, 698 | 12U — 536 | 2 |
| 119\01 | 15U — 670 | 2 | |
| 119\02 | 18U — 803 | 2 | |
| 119\03 | 24U — 1070 | 4 | |
| 119\04 | 33U — 1470 | 4 | |
| 119\05 | 40U — 1781 | 4 | |
| 119\06 | 42U — 1859 | 6 | |
| 119\07 | 44U — 1870 | 6 | |
| 119\08 | 45U — 2003 | 6 | |
| 119\09 | 47U — 2092 | 6 | |
| 133 | Шина заземления с клеммами для шкафов серий: 627, 657 | 24U — 1031 | 4 |
| 133\01 | 33U — 1431 | 4 | |
| 133\02 | 40U — 1743 | 4 | |
| 133\03 | 42U — 1832 | 6 | |
| 133\04 | 44U — 1921 | 6 | |
| 133\05 | 45U — 1965 | 6 | |
| 133\06 | 47U — 2073 | 6 | |
| 133\07 | 54U — 2384 | 6 | |
| 133\08 | 15U — 631 | 6 | |
| 183 | Шина заземления с клеммами для шкафов серии: 626 | 24U — 1031 | 4 |
| 183\01 | 33U — 1431 | 4 | |
| 183\02 | 27U — 1164 | 4 | |
| 183\03 | 40U — 1743 | 6 | |
| 183\04 | 42U — 1832 | 6 | |
| 183\05 | 44U — 1921 | 6 | |
| 183\06 | 45U — 1965 | 6 | |
| 183\07 | 42U — 2073 | 6 | |
| 183\08 | 37U — 1610 | 4 |
119
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 12U — 536
- Количество клемм · шт.
- 2
119\01
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 15U — 670
- Количество клемм · шт.
- 2
119\02
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 18U — 803
- Количество клемм · шт.
- 2
119\03
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 24U — 1070
- Количество клемм · шт.
- 4
119\04
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 33U — 1470
- Количество клемм · шт.
- 4
119\05
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 40U — 1781
- Количество клемм · шт.
- 4
119\06
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 42U — 1859
- Количество клемм · шт.
- 6
119\07
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 44U — 1870
- Количество клемм · шт.
- 6
119\08
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 45U — 2003
- Количество клемм · шт.
- 6
119\09
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 623, 628, 693, 698 - Высота · мм
- 47U — 2092
- Количество клемм · шт.
- 6
133
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 24U — 1031
- Количество клемм · шт.
- 4
133\01
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 33U — 1431
- Количество клемм · шт.
- 4
133\02
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 40U — 1743
- Количество клемм · шт.
- 4
133\03
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 42U — 1832
- Количество клемм · шт.
- 6
133\04
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 44U — 1921
- Количество клемм · шт.
- 6
133\05
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 45U — 1965
- Количество клемм · шт.
- 6
133\06
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 47U — 2073
- Количество клемм · шт.
- 6
133\07
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 54U — 2384
- Количество клемм · шт.
- 6
133\08
- Наименование
- Шина заземления
с клеммами
для шкафов
серий: 627, 657 - Высота · мм
- 15U — 631
- Количество клемм · шт.
- 6
183
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 24U — 1031
- Количество клемм · шт.
- 4
183\01
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 33U — 1431
- Количество клемм · шт.
- 4
183\02
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 27U — 1164
- Количество клемм · шт.
- 4
183\03
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 40U — 1743
- Количество клемм · шт.
- 6
183\04
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 42U — 1832
- Количество клемм · шт.
- 6
183\05
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 44U — 1921
- Количество клемм · шт.
- 6
183\06
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 45U — 1965
- Количество клемм · шт.
- 6
183\07
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 42U — 2073
- Количество клемм · шт.
- 6
183\08
- Наименование
- Шина заземления
с клеммами
для шкафов
серии: 626 - Высота · мм
- 37U — 1610
- Количество клемм · шт.
- 4
03
Шина 19″
Шина заземления медная 19″ предназначена для вывода цепочки заземляющих контуров от всех токопроводящих частей шкафа, от установленного в шкафу оборудования и подключения внешнего заземления.
Шина заземления медная имеет сечение 3х20 мм.
Дополнительно (по запросу) может комплектоваться крепежом (винты, шайбы) и проводами заземления
Характеристики шины заземления медной 19″
| Артикул | Наименование | Ширинамм | Состав изделия |
|---|---|---|---|
| 153 153/02 153/03 | Шина заземления 19″ Шина заземления МЕР Шина заземления 23″ | 446 496 515 | Кронштейн — 2 шт. Винт 4х8 — 2 шт. Шина М1Т на 16 отверстий М5 — 1 шт. |
| 209 209-02 | Шина заземления 19″ на изоляторах Шина заземления МЕР на изоляторах | 490 515 | Изолятор SM25 — 2 шт. Болт 6х10 — 4 шт. Шина М1Т на 16 отверстий М6 — 1 шт. |
153
153/02
153/03
- Наименование
- Шина заземления 19″
Шина заземления МЕР
Шина заземления 23″ - Ширина · мм
- 446
496
515 - Состав изделия
- Кронштейн — 2 шт.
Винт 4х8 — 2 шт.
Шина М1Т на 16 отверстий М5 — 1 шт.
209
209-02
- Наименование
- Шина заземления 19″ на изоляторах
Шина заземления МЕР на изоляторах - Ширина · мм
- 490
515 - Состав изделия
- Изолятор SM25 — 2 шт.
Болт 6х10 — 4 шт.
Шина М1Т на 16 отверстий М6 — 1 шт.
04

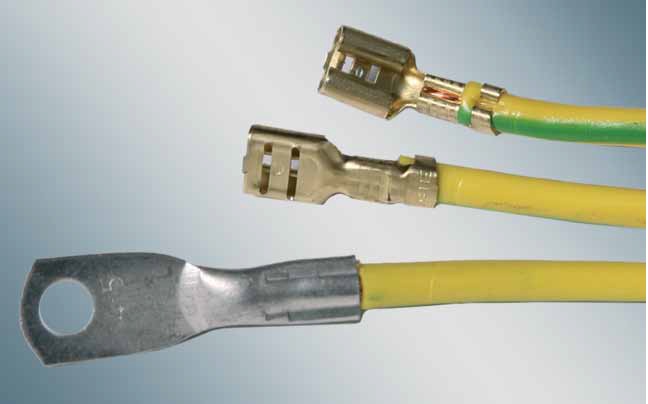

Комплекты заземления
Установка комплекта шин заземления обеспечивает сопротивление между клеммой защитного заземления и любой, доступной прикосновению, металлической, не токопроводящей частью шкафа не более 0,1 Ом. При использовании напряжения опасного для человека, металлические части корпуса шкафа, должны быть заземлены. Комплекты шин состоят из жёлто-зелёных проводов
Характеристики
| Артикул | Наименование | Состав комплекта | ||
|---|---|---|---|---|
| Шина L=220 мм | Шина L=270 мм | Шина L=340 мм | ||
| 111\54 | Комплект заземления для шкафов с металлической дверью (628, 623, 698, 693, 670) | 12 | 2 | |
| 111\54-02 | Комплект заземления для стойки однорамной (620, 622) | 2 | ||
| 111\54-03 | Комплект заземления для стойки (618) | 3 | ||
| 111\54-04 | Комплект заземления для шкафов (626) | 9 | 2 | |
| 111\54-05 | Комплект заземления для шкафов (610, 612); для открытых стоек (627, 657, 667, 687) | 9 | ||
| 111\54-06 | Комплект заземления для закрытых стоек (627, 657) | 10 | 3 | |
| 111\54-07 | Комплект заземления для шкафов (624, 624-10, 625) | 10 | 2 | |
| 111\54-08 | Комплект заземления для шкафов (680) | 10 | 3 | 1 |
| 111\54-10 | Комплект заземления для стойки (620\10) | 2 | ||
111\54
- Наименование
- Комплект заземления для шкафов с металлической дверью (628, 623, 698, 693, 670)
- Состав комплекта · Шина L=220 мм
- 12
- Состав комплекта · Шина L=270 мм
- 2
- Состав комплекта · Шина L=340 мм
111\54-02
- Наименование
- Комплект заземления для стойки однорамной (620, 622)
- Состав комплекта · Шина L=220 мм
- Состав комплекта · Шина L=270 мм
- 2
- Состав комплекта · Шина L=340 мм
111\54-03
- Наименование
- Комплект заземления для стойки (618)
- Состав комплекта · Шина L=220 мм
- Состав комплекта · Шина L=270 мм
- 3
- Состав комплекта · Шина L=340 мм
111\54-04
- Наименование
- Комплект заземления для шкафов (626)
- Состав комплекта · Шина L=220 мм
- 9
- Состав комплекта · Шина L=270 мм
- 2
- Состав комплекта · Шина L=340 мм
111\54-05
- Наименование
- Комплект заземления для шкафов (610, 612);
для открытых стоек (627, 657, 667, 687) - Состав комплекта · Шина L=220 мм
- 9
- Состав комплекта · Шина L=270 мм
- Состав комплекта · Шина L=340 мм
111\54-06
- Наименование
- Комплект заземления для закрытых стоек (627, 657)
- Состав комплекта · Шина L=220 мм
- 10
- Состав комплекта · Шина L=270 мм
- 3
- Состав комплекта · Шина L=340 мм
111\54-07
- Наименование
- Комплект заземления для шкафов (624, 624-10, 625)
- Состав комплекта · Шина L=220 мм
- 10
- Состав комплекта · Шина L=270 мм
- 2
- Состав комплекта · Шина L=340 мм
111\54-08
- Наименование
- Комплект заземления для шкафов (680)
- Состав комплекта · Шина L=220 мм
- 10
- Состав комплекта · Шина L=270 мм
- 3
- Состав комплекта · Шина L=340 мм
- 1
111\54-10
- Наименование
- Комплект заземления для стойки (620\10)
- Состав комплекта · Шина L=220 мм
- Состав комплекта · Шина L=270 мм
- Состав комплекта · Шина L=340 мм
- 2
